Descrizione del prodotto
L’encoder rotativo incrementale Heidenhain 376846-L2 appartiene alla serie ROD 426 e fornisce 2500 linee per giro. Il segnale di uscita è documentato come TTL secondo RS 422. L’alimentazione è 5 V DC (±10 %) e l’assorbimento massimo è 120 mA. La frequenza di scansione raggiunge 300 kHz; la velocità meccanicamente ammessa dell’albero raggiunge 16.000 min⁻¹. La flangia synchro ha diametro 58 mm, centraggio 50 mm, circonferenza dei fori 42 mm e 3× M4. L’albero pieno ha diametro 6 mm e lunghezza utile 9,5 mm. Il carico massimo sull’albero è 40 N assiale e 60 N radiale. L’involucro è descritto come IP64 secondo EN 60529. L’intervallo di esercizio va da -40 a +100 °C. Il collegamento elettrico utilizza un connettore M23 maschio a 12 poli. La convezione naturale è indicata come raffreddamento. Il codice completo 376846-L2 distingue la variante nella famiglia ROD-426. Numero di linee, segnale di uscita, collegamento e interfaccia meccanica definiscono insieme la configurazione specifica. Il gruppo comprende involucro, cuscinetti, albero, flangia, elettronica di scansione e connettore come unità meccanica ed elettrica completa. Dimensioni esterne e peso sono riportati alla fine della tabella delle specifiche e si riferiscono all’encoder completo.

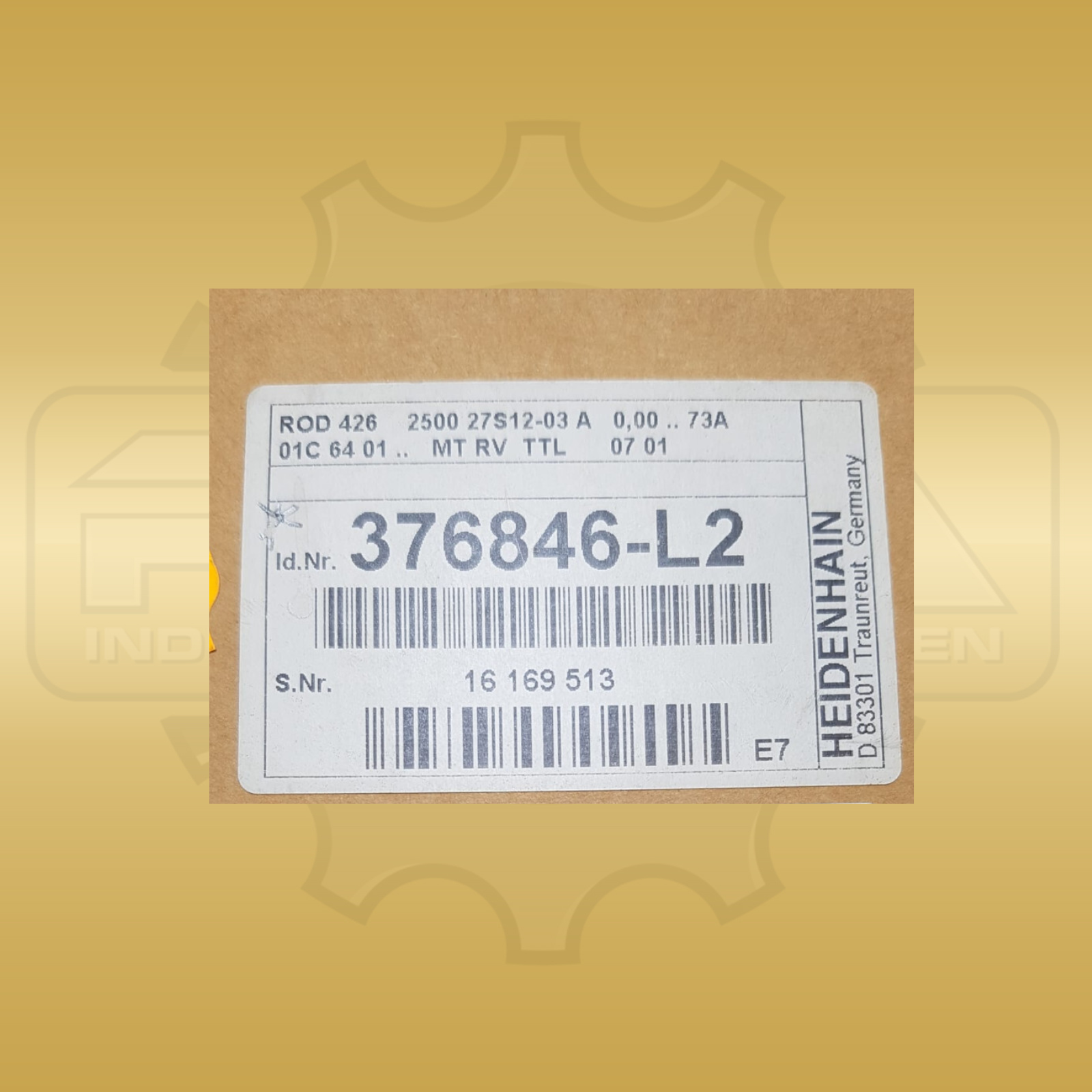

Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire. Specifiche
| Produttore | Heidenhain |
|---|---|
| Serie di prodotto | Serie ROD 400 |
| Codice produttore/ordine/identificazione | 376846-L2 |
| Numero di linee | 2500 tacche/giro |
| Segnale di uscita | TTL (RS 422), incrementale |
| Segnali incrementali | Ua1, Ua2 (sfasati di 90°) + tacca di riferimento Ua0 |
| Tensione di alimentazione | DC 5 V ± 0,5 V |
| Corrente assorbita | ≤ 120 mA (senza carico) |
| Frequenza max. di scansione | ≤ 300 kHz |
| Velocità max. | ≤ 16.000 min⁻¹ |
| Versione dell'albero | Albero pieno Ø 6 mm, lunghezza 9,5 mm |
| Versione della flangia | Flangia synchro Ø 58 mm, collare di centraggio Ø 50h7, circonferenza fori Ø 42 mm, 3× M4 |
| Collegamento elettrico | Valore tecnico documentato Identificativi e valori documentati: M23; 12-. |
| Grado di protezione | IP67 (involucro), IP64 (ingresso albero) secondo EN 60529 |
| Temperatura di esercizio | da −40 °C a +100 °C |
| Vibrazioni | ≤ 300 m/s² (55–2000 Hz, EN 60068-2-6) |
| Resistenza agli urti | ≤ 2000 m/s² / 6 ms (EN 60068-2-27) |
| Tipo di raffreddamento | Convezione naturale |
| Dimensioni | 73 × 57 × 58 mm (L × L × A) |
| Peso | ca. 0,3 kg |
