Heidenhain 341240-06
1170,00 €
Informazioni sulla spedizione
Desidera richiedere una spedizione rapida per questo articolo?
Ci contatti!
Descrizione del prodotto

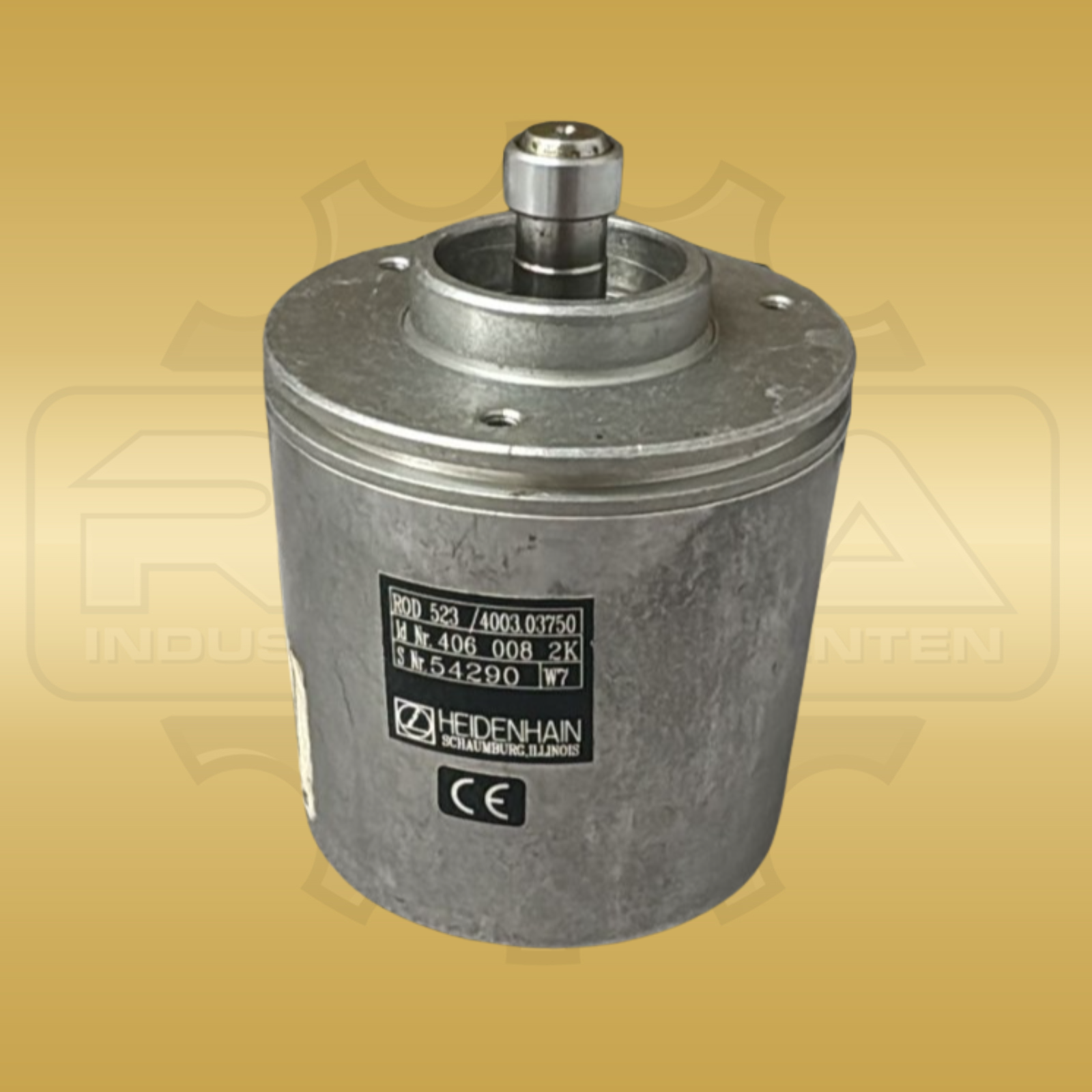

Il numero identificativo 406008-2K assegna questa esecuzione all'encoder incrementale Heidenhain ROD 523 della serie ROD-500. Il codice variante esatto è 4003.03750 e indica 3750 linee per giro. Per la famiglia ROD-523 sono riportati segnali di uscita TTL, alimentazione a 5 V e velocità meccanica ammessa di 6000 min⁻¹. L'encoder dispone di cuscinetto integrato e viene collegato all'albero da misurare mediante un giunto separato. Il disegno di montaggio definisce un corpo cilindrico con diametro di 50,8 mm e lunghezza assiale di 22 mm. Il tratto d'albero ha diametro di 9,518 mm e sporge di 7,62 mm dal piano di montaggio. L'ingombro rigido completo, compresa l'estremità dell'albero, è quindi 29,62 × 50,8 × 50,8 mm nell'ordine lunghezza × profondità × altezza; il cavo flessibile di collegamento non fa parte di questo ingombro rigido. Tre filetti di fissaggio 6-32 UNC-2B sono disposti a intervalli di 120° e hanno profondità di 6,35 mm. Il grado di protezione indicato è IP64 secondo EN 60529. Il documento di montaggio riporta 100 m come lunghezza massima del cavo collegato. La designazione esatta del prodotto specifica inoltre un peso di 0,68 kg. Numero identificativo, modello encoder, codice variante 4003.03750, numero di linee, geometria dell'albero e schema di fissaggio distinguono congiuntamente questa esecuzione.
Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire. Specifiche
| Produttore | Heidenhain |
|---|---|
| Serie di prodotto | Serie ROD 500 |
| Codice produttore/ordine/identificazione | 406008-2K |
| Tipo di dispositivo | Encoder incrementale con cuscinetto integrato |
| Modello encoder | ROD 523 |
| Codice variante | 4003.03750 |
| Numero di linee | 3750 linee/giro |
| Segnale di uscita | TTL |
| Alimentazione | 5 V |
| Velocità meccanica ammessa | 6000 min⁻¹ |
| Grado di protezione | IP64 secondo EN 60529 |
| Diametro albero | 9,518 mm |
| Sporgenza albero | 7,62 mm |
| Diametro corpo | 50,8 mm |
| Lunghezza corpo | 22 mm |
| Filetti di fissaggio | 3 × 6-32 UNC-2B, profondità 6,35 mm |
| Disposizione fissaggi | 3 × 120° |
| Lunghezza massima cavo | 100 m |
| Dimensioni | 29,62 × 50,8 × 50,8 mm (L × P × H; corpo rigido dell'encoder compresa l'estremità dell'albero) |
| Peso | 0,68 kg |
