Heidenhain 317559-13
2680,00 €
Foto: esemplare usato Corrieri
ERA 180
500,00 €
IVA esclusa
L’articolo proviene da un impianto smontato. Non abbiamo eseguito un controllo elettrico né una verifica funzionale completa. Sono possibili segni di età, uso, installazione o rimozione. Diritto contrattuale di restituzione di 14 giorni in caso di difetto. Dettagli nelle condizioni contrattuali
Ha domande?
Servizio personalizzato
Siamo a Sua disposizione per domande su gestione, spedizione o offerte individuali. Ci contatti:
Le opzioni di spedizione disponibili e i costi netti vengono calcolati dopo l’inserimento dell’Italia e del CAP di consegna nel checkout. Se non è disponibile una tariffa affidabile, richieda un’offerta individuale.

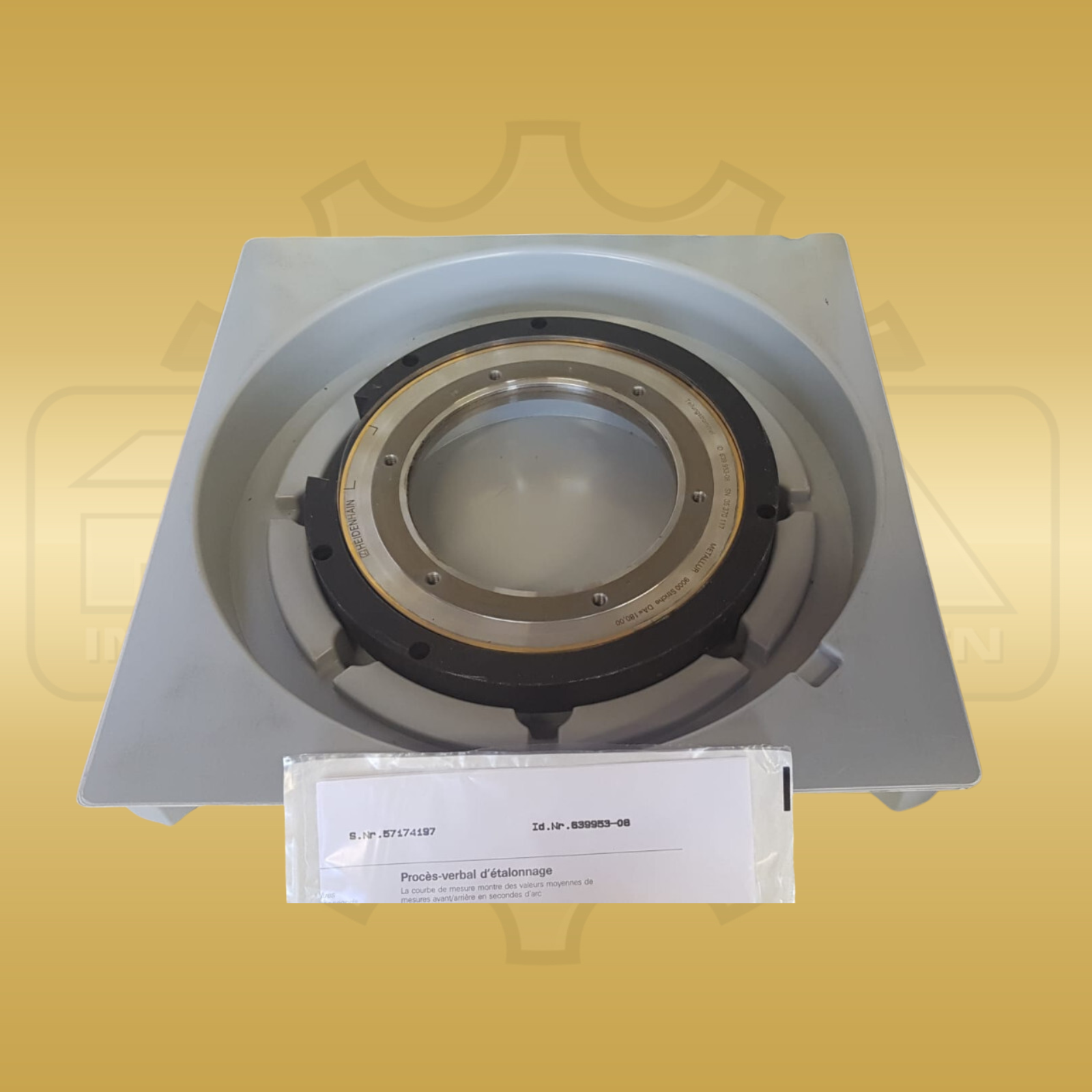

Heidenhain 639953-08 identifica un tamburo graduato ERA 180 per un sistema modulare ottico di misura angolare senza cuscinetti propri. Il tamburo in acciaio ha 9000 linee e passo di graduazione 63 µm. Il sistema di scansione associato fornisce un segnale analogico sinusoidale 1 Vpp e funziona a 5 V DC ±10 %. La precisione è ±3,0 secondi d’arco; una tacca di riferimento analogica fornisce il riferimento di posizione. Il diametro interno D1 è 180 mm.
Il disegno ufficiale assegna a questa grandezza un diametro esterno D3 di 232 mm e un’altezza assiale di 24 mm. Le dimensioni complete sono quindi Ø 232 × 24 mm nell’ordine diametro esterno × altezza. Il precedente valore di circa 250 mm appartiene alla versione con copertura protettiva aggiuntiva, non al singolo tamburo. Il peso stimato specifico è ca. 0,5 kg. Dimensioni e peso si riferiscono al tamburo senza copertura e imballaggio.
Salvo espressa conferma, i dati tecnici servono a identificare il tipo di dispositivo. Fa fede il numero completo del produttore o del tipo.
| Produttore | Heidenhain |
|---|---|
| Serie di prodotto | ERA 180 |
| Codice produttore/ordine/identificazione | 639953-08 |
| Tensione di alimentazione | DC 5 V ±10 % |
|---|
| Uscita del segnale | 1 Vpp (analogico sinusoidale) |
|---|
| Temperatura di lavoro | da -10 °C a +80 °C |
|---|---|
| Temperatura di stoccaggio | da -30 °C a +80 °C |
| Grado di protezione | IP 20 |
| Tipo di raffreddamento | Convezione naturale |
| Diametro del tamburo | Ø 180 mm |
|---|---|
| Dimensioni | Ø 232 × 24 mm (diametro esterno × A) |
| Peso | ca. 0,5 kg |
| Metodo di misura | Misura angolare ottica incrementale |
|---|---|
| Numero di linee | 9.000 linee |
| Passo del reticolo | 63 µm |
| Precisione | ±3,0" (secondi d'arco) |
| Tacca di riferimento | 1 × analogico |
