Siemens 1FT5072-1AF71-1AA0
1170,00 €

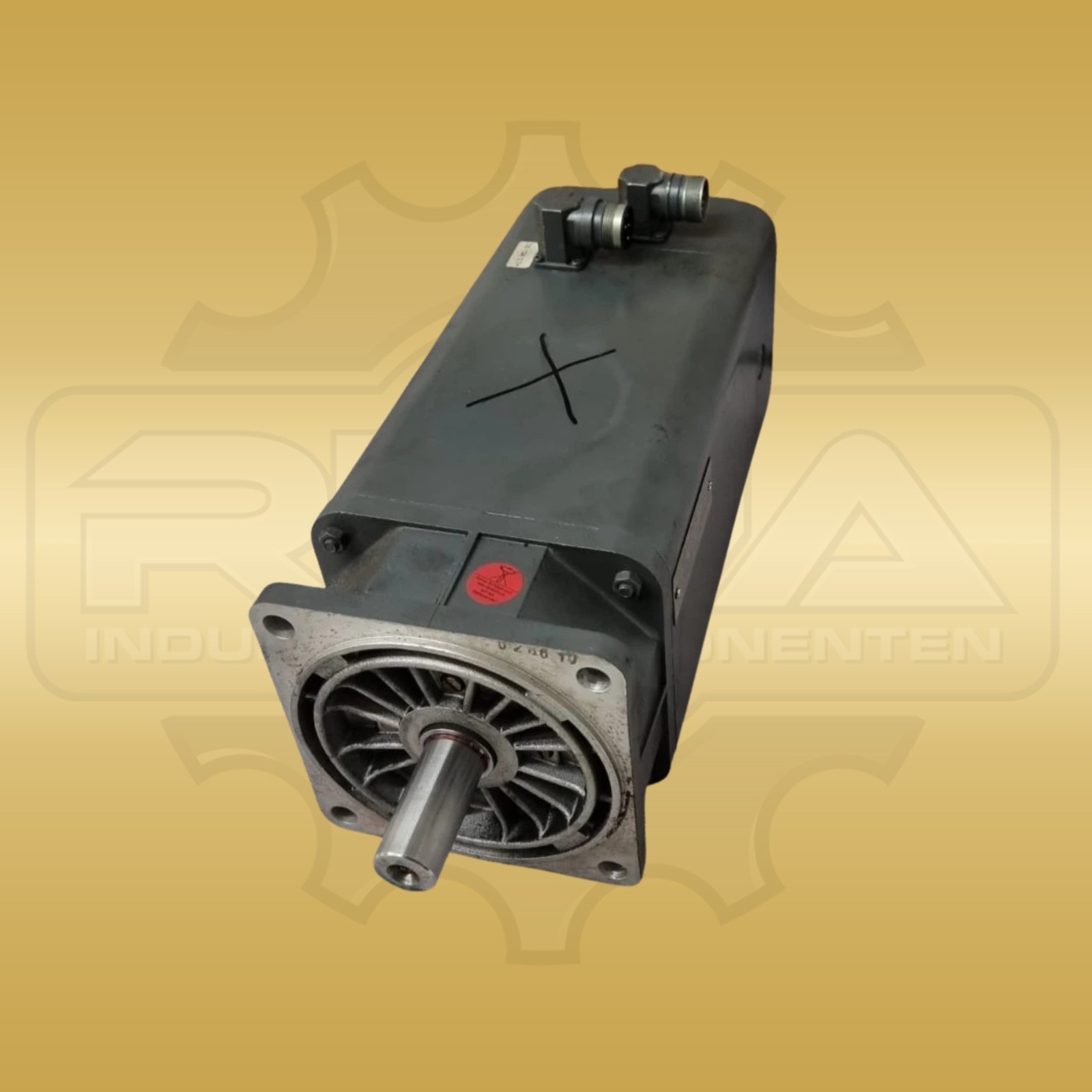

Foto: esemplare usato Corrieri
1FT5 Servomotore AC
2090,00 €
IVA esclusa
L’articolo proviene da un impianto smontato. Non abbiamo eseguito un controllo elettrico né una verifica funzionale completa. Sono possibili segni di età, uso, installazione o rimozione. Diritto contrattuale di restituzione di 14 giorni in caso di difetto. Dettagli nelle condizioni contrattuali
Ha domande?
Servizio personalizzato
Siamo a Sua disposizione per domande su gestione, spedizione o offerte individuali. Ci contatti:
Le opzioni di spedizione disponibili e i costi netti vengono calcolati dopo l’inserimento dell’Italia e del CAP di consegna nel checkout. Se non è disponibile una tariffa affidabile, richieda un’offerta individuale.
Destinato agli assi di avanzamento regolati dei sistemi di azionamento Siemens, il 1FT5074-1AF71-1AA0 è un servomotore AC a magneti permanenti della serie 1FT5. Lo specifico avvolgimento AF71 funziona con un circuito intermedio 600-V-DC e raggiunge 3000 giri/min nominali. La guida Siemens indica una coppia nominale di 12,5 Nm a 100 K e una corrente nominale di 13,0 A. La coppia da fermo è 18,0 Nm a 100 K; i valori massimi documentati sono 4900 giri/min e 56 Nm.
La variante utilizza il raffreddamento naturale ed è descritta per il montaggio a flangia IM B5; sono indicate anche le posizioni IM V1 e IM V3. La retroazione comprende un tachogeneratore e un trasduttore della posizione del rotore. L’uscita trasversale a destra definisce l’orientamento dei connettori. L’albero possiede linguetta e cava, mentre il freno di stazionamento non appartiene a questo codice d’ordine. Queste caratteristiche vanno considerate insieme nella sostituzione del motore, perché albero, retroazione, freno e orientamento dei collegamenti determinano l’integrazione meccanica ed elettrica.
Il disegno Siemens indica per la grandezza 1FT5074 una lunghezza di installazione di 323 mm e una sporgenza dell’albero di 50 mm. La lunghezza esterna complessiva è quindi 373 mm. L’ingombro trasversale quadrato misura 142 × 142 mm e comprende la struttura dei connettori illustrata; i cavi collegati sono esclusi. Il diametro di centraggio è 130 mm, quello dell’albero 24 mm e l’altezza d’asse 71 mm. La tabella del produttore indica 17 kg per la versione senza freno di stazionamento. Dimensioni e massa sono così associate alla variante corretta nella medesima documentazione Siemens.
Salvo espressa conferma, i dati tecnici servono a identificare il tipo di dispositivo. Fa fede il numero completo del produttore o del tipo.
| Produttore | Siemens |
|---|---|
| Serie di prodotto | 1FT5 |
| Codice produttore/ordine/identificazione | 1FT5074-1AF71-1AA0 |
| Tipo di dispositivo | Servomotore AC |
| Tensione del circuito intermedio | 600 V DC |
|---|---|
| Velocità nominale | 3000 giri/min |
| Coppia nominale | 12,5 Nm (100 K) |
| Corrente nominale | 13,0 A |
| Velocità massima | 4900 giri/min |
| Direzione dei collegamenti | Uscita trasversale a destra |
|---|
| Tipo di raffreddamento | Raffreddamento naturale |
|---|
| Grandezza costruttiva | 71 |
|---|---|
| Lunghezza costruttiva | 4 |
| Dimensioni | 373 × 142 × 142 mm (L × P × H; ingombro motore incluso albero sporgente 50-mm, senza cavi collegati) |
| Peso | 17 kg (senza freno di stazionamento) |
| Funzione del motore | Azionamento di avanzamento / motore Feed Drive |
|---|---|
| Forma costruttiva | IM B5, anche IM V1 / IM V3 |
| Retroazione | Tachogeneratore integrato / trasduttore della posizione del rotore |
| Estremità dell'albero | Albero con chiavetta e cava per linguetta |
| Opzione freno | Senza freno di stazionamento |
| Stato del prodotto (produttore) | Fuori produzione dal 01/10/2016 |
|---|---|
| Codice doganale | 85015220 |
| Paese di origine | Germania |
| Numero della lista di esportazione (AL) | N |
Dati del produttore per il codice d'ordine 1FT5074-1AF71-1AA0, aggiornati al 20/10/2026. Senza garanzia per il singolo esemplare fornito; non sostituisce la verifica del controllo delle esportazioni.
