Productbeschrijving

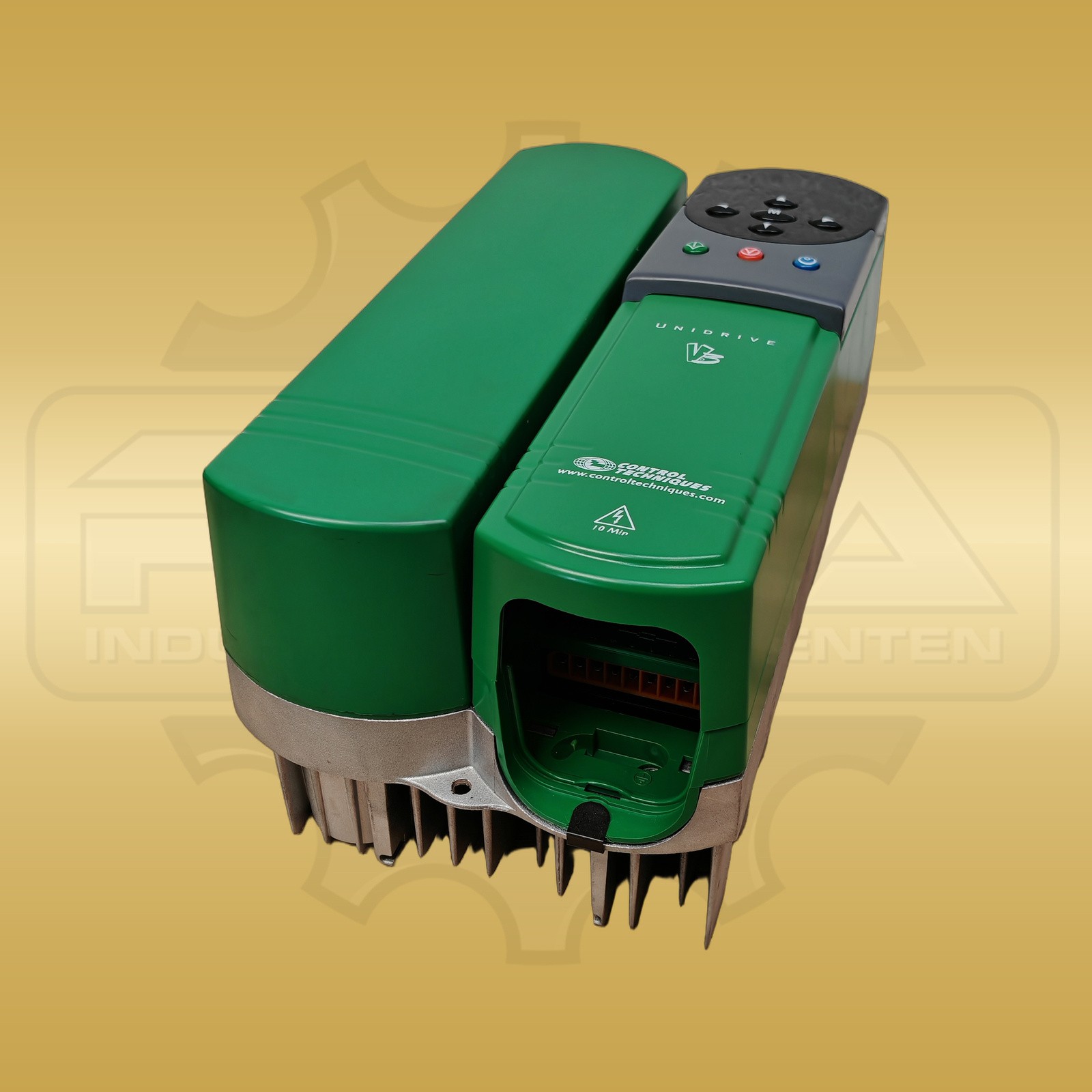

De Control Techniques UNI2403 is een frequentieomvormer uit de klassieke Unidrive-serie. De volledige typeaanduiding deelt het apparaat in bij de 400-V-klasse en mechanische bouwgrootte 2. De UNI2403 is via deze volledige typeaanduiding herkenbaar. Als nominaal vermogen zijn 11 kW respectievelijk 15 HP vermeld. Voor constant-koppelbedrijf vermeldt de technische documentatie 7,5 kW respectievelijk 10 HP bij 16 A. Het ingangsspanningsbereik bedraagt 380 tot 480 V AC met een gedocumenteerde tolerantie van ±10 %. Als typische ingangsstroom is 21 A vermeld. De maximale continue uitgangsstroom bedraagt 25 A bij een schakelfrequentie van 3 kHz en een omgevingstemperatuur van 40 °C. Het instelbare schakelfrequentiebereik loopt van 3 tot 12 kHz. Binnen de Unidrive-apparaatfamilie zijn de bedrijfsmodi Open Loop, Closed Loop Vector, Servo en regeneratie gedocumenteerd. De koeling gebeurt met een geïntegreerde ventilator. De Control Techniques Unidrive-handleiding legt uit dat het eerste cijfer na UNI de bouwgrootte aanduidt; UNI2403 behoort daarmee tot bouwgrootte 2. Voor deze bouwgrootte vermeldt de tabel een hoogte van 366 mm inclusief houders voor oppervlaktemontage, een breedte van 190 mm en een diepte van 200 mm vóór het montagevlak. Daaruit volgen volledige buitenmaten van 190 × 366 × 200 mm in de volgorde breedte, hoogte en diepte. Het gedocumenteerde gewicht van bouwgrootte 2 bedraagt 8 kg. De afmetingen hebben betrekking op oppervlaktemontage van de omvormer. De handleiding documenteert deze mechanische toewijzing. Typeaanduiding, spanningsklasse, vermogensniveau en bouwgrootte onderscheiden UNI2403 binnen de Unidrive-serie. Andere bouwgroottes hebben afwijkende buitenmaten en gewichten. Met 11 kW nominaal vermogen en constant-koppeltoepassingen tot 7,5 kW is de Control Techniques UNI2403 bedoeld voor middelzware en zware aandrijftaken, waaronder transportbanden, mengers, wikkelaars en hijswerken. De regeneratiefunctie voert remenergie terug naar het net en is relevant voor cyclische processen met regelmatige versnellings- en vertragingsfasen, zoals verpakkingslijnen of liftsystemen. Daarnaast is een compacte bouwvorm van 190 × 335 × 200 mm bij een eigen gewicht van 8 kg vermeld; de maatvoering van de UNI2403 moet daarom vóór montage met de volledige typeaanduiding en de beschikbare inbouwruimte worden vergeleken. Bij retrofit of nieuwe installatie moeten ook opties en parametrering met de concrete installatie worden vergeleken.
