Series 90-30 Insteekbare CPU-module voor PLC-systemen

Fanuc IC693CPU363-DK

Prijs op aanvraag

De beschikbaarheid wordt per aanvraag gecontroleerd.

Productconditie:
Gebruikt, uit een installatie verwijderd

Het artikel is afkomstig uit een gedemonteerde installatie. Wij hebben geen elektrische of volledige functietest uitgevoerd. Sporen van ouderdom, gebruik, montage of demontage zijn mogelijk. Contractueel retourrecht van 14 dagen bij een defect. Details in artikel 11 van de voorwaarden

  • De verwachte levertijd wordt voor de specifieke bestelling bevestigd.
  • Haast? Snellere opties zoals directe of expresverzending zijn vaak mogelijk. Vermeld uw gewenste datum bij uw aanvraag of bestelling.

Hebt u nog vragen?

Persoonlijke service

Voor vragen over afhandeling, verzending of een individuele offerte kunt u ons per e-mail bereiken.

Online beschikbaar Momenteel niet beschikbaar; u kunt een bericht achterlaten.

Levering naar Nederland

De individuele offerte vermeldt de verzendmethode en kosten voor het artikel en de afleverbestemming in Nederland.

Productbeschrijving

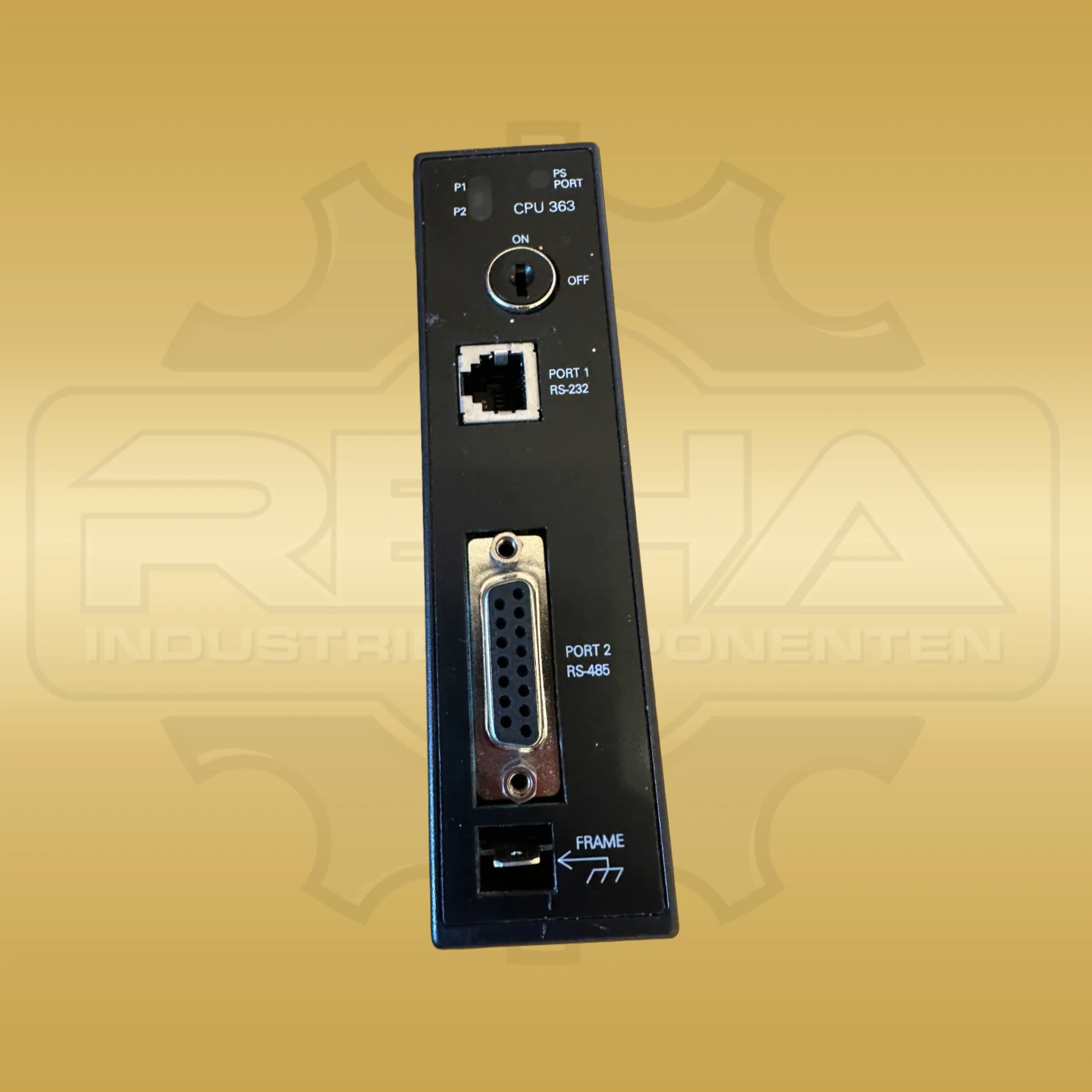

De Fanuc IC693CPU363-DK is revisie DK van de modulaire CPU363-processormodule voor besturingen uit de GE Fanuc Series 90-30. De insteekmodule bezet één sleuf in de CPU-bouwgroepdrager en kan een systeem met in totaal acht bouwgroepdragers beheren: één CPU-drager en maximaal zeven uitbreidings- of remote-dragers. Als rekenkern dient een 80386EX-processor met 25 MHz. GE Fanuc documenteert een typische uitvoeringstijd van 0,22 ms per 1 K Booleaanse logica en 240 KByte configureerbaar gebruikersgeheugen. Het geheugen omvat RAM en flash; ook een batterijgevoede klok behoort tot de CPU-uitrusting.

Voor de uitbreiding van procesgegevens zijn telkens maximaal 2048 discrete ingangs- en uitgangspunten beschikbaar. Daar komen 1280 globale bits, 4096 interne markers, 256 tijdelijke uitgangsmarkers en 128 systeemstatusbits bij. De CPU heeft 890 mA nodig uit de 5-V-DC-voeding van de bouwgroepdrager. Drie geïntegreerde seriële poorten verzorgen de communicatie: de aansluiting op de voeding ondersteunt SNP/SNPX-slave, terwijl poort 1 en poort 2 daarnaast SNP/SNPX-Master/-Slave en RTU-slave ondersteunen. Het toegestane omgevingstemperatuurbereik tijdens bedrijf loopt van 0 tot 60 °C. Periodieke subroutines, softwarematige floating-point-berekeningen en optionele LAN-communicatiemodules breiden de gedocumenteerde besturingsfuncties uit zonder de vaste modulebreedte van één sleuf te veranderen.

De eindcode DK onderscheidt de aanwezige hardware- en firmware-uitvoering eenduidig; voor deze revisie is firmwareversie 10.74 met publicatiestatus mei 2008 gedocumenteerd. De exacte module meet 130 × 40 × 130 mm en weegt 0,40 kg. Daarmee combineert de IC693CPU363-DK een hoge geheugencapaciteit, drie seriële interfaces en uitbreiding over meerdere Series-90-30-dragers in één CPU-module.

Specificaties

Tenzij uitdrukkelijk bevestigd, dienen technische gegevens ter identificatie van het apparaattype. Het volledige fabrikant- of typenummer is bepalend.

Identificatie

Fabrikant Fanuc
Productserie Series 90-30
Fabrikant-/bestel-/identificatienummer IC693CPU363-DK
Apparaattype Insteekbare CPU-module voor PLC-systemen

Prestatiegegevens

Voedingsbehoefte 890 mA bij 5 V DC

Interfaces

Seriële interfaces 3 geïntegreerde poorten; RS-232 en RS-485
Seriële protocollen SNP/SNPX Master/Slave en RTU Slave

Afmetingen en gewicht

Afmetingen 130 × 40 × 130 mm (L × B × H)
Gewicht 0,40 kg

Overige gegevens

Processor 80386EX
Processorkloksnelheid 25 MHz
Gebruikersgeheugen 240 KByte (245760 Byte), configureerbaar
Typische uitvoeringstijd 0,22 ms per 1 K Booleaanse logica
Discrete E/A-capaciteit 2048 ingangen en 2048 uitgangen
Bouwgroepdragers Maximaal 8 (1 CPU-drager + 7 uitbreidings-/remote-dragers)
Bedrijfstemperatuur 0 tot 60 °C omgevingstemperatuur
Revisie/firmware DK / versie 10.74, mei 2008
