Productbeschrijving

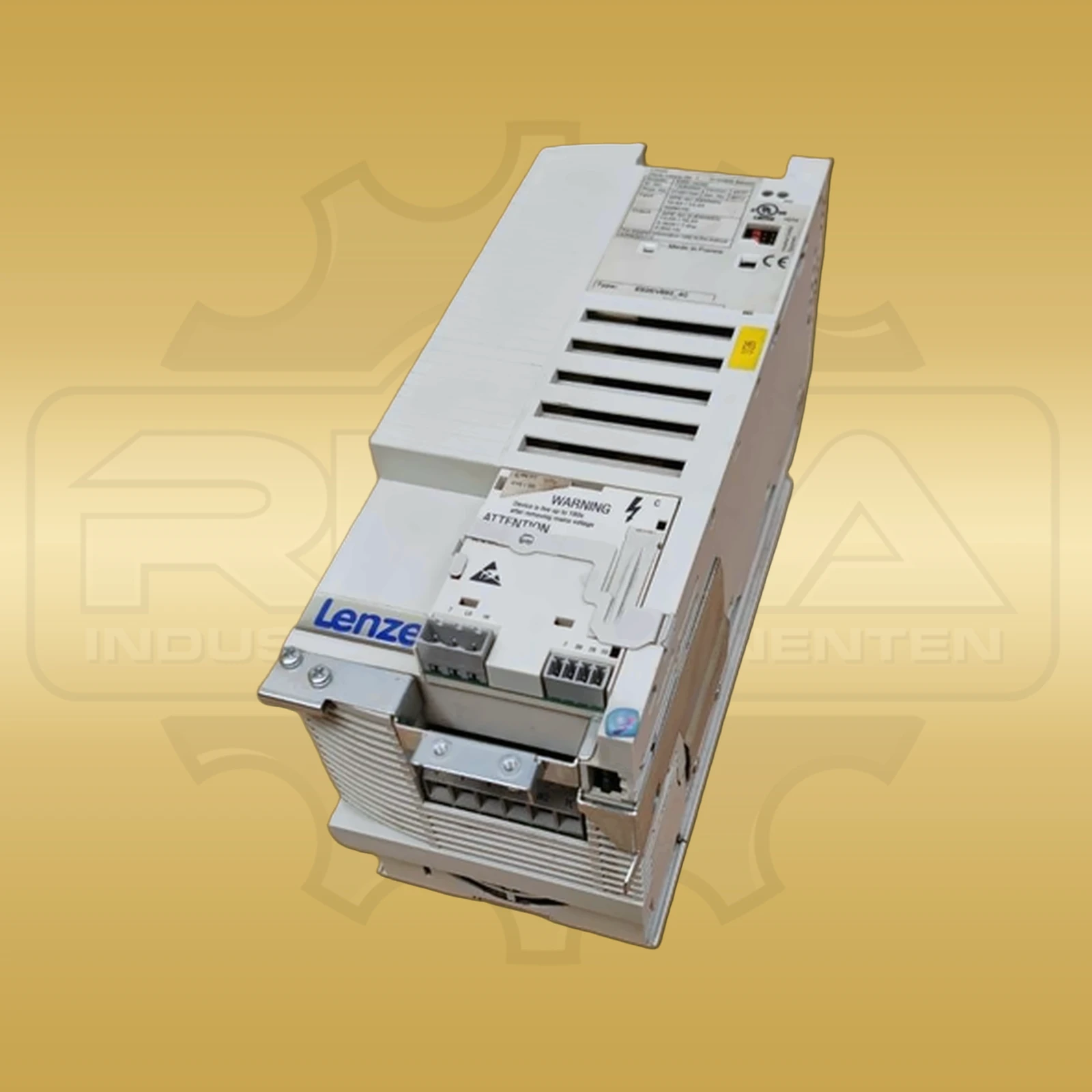

Lenze E82EV552_4C is een frequentieomvormer uit de serie 8200 vector. De typeaanduiding wordt in de reserveonderdelenhandel ook als E82EV552K4C gevoerd; de Lenze-catalogus wijst aan deze productsleutel de 5,5-kW-uitvoering met geïntegreerd filter toe. De elektrische nominale gegevens gelden voor gebruik op 3/PE AC 400 V en een schakelfrequentie van 8 kHz. Als netspanningsbereik is 3/PE AC 320 tot 550 V bij 45 tot 65 Hz gedocumenteerd. Als alternatief is een gelijkspanningsvoeding van DC 450 tot 775 V vermeld. De nominale netstroom bedraagt 16,8 A zonder netsmoorspoel en 12 A met netsmoorspoel. Voor de uitgang vermeldt de apparaattabel 13 A nominale stroom en 19,5 A maximale uitgangsstroom gedurende 60 s. De minimale remweerstand is aangegeven als 68 Ohm en het vermogensverlies als 230 W. De regeling gebeurt binnen de productfamilie als vectorregeling; functiemodules worden via een insteekbare interface aangesloten. De Lenze-catalogus vermeldt voor E82EV552K4C een hoogte van 240 mm, een breedte van 100 mm en een diepte van 140 mm. Daaruit volgen buitenmaten van 100 × 240 × 140 mm in de volgorde breedte, hoogte en diepte. De gedocumenteerde massa bedraagt 2,9 kg. Afmetingen en massa gelden voor de in de catalogus vermelde omvormerbouwgrootte. De waarden beschrijven de apparaatopbouw van de gedocumenteerde catalogusstand. De volledige aanduiding, netklasse, vermogen en bouwgrootte onderscheiden deze uitvoering binnen de 8200-vectorserie. Andere vermogensklassen of varianten zonder geïntegreerd filter hebben afwijkende elektrische of mechanische gegevens. De exacte uitvoering behoort tot de 400/500-V-apparaatklasse en heeft een nominaal vermogen van 5,5 kW respectievelijk 7,5 HP. Bij 400 V documenteert de apparaattabel 13,0 A nominale uitgangsstroom bij 8 kHz schakelfrequentie; voor dynamische belastingen is maximaal 19,5 A gedurende 60 seconden beschikbaar. De netaansluiting gebeurt driefasig met beschermingsleiding. Afhankelijk van de netspanning zijn 16,8 A bij 400 V respectievelijk 13,4 A bij 500 V als ingangsstroom vermeld. Aan de uitgang levert de omvormer driefasig 0 tot 400/500 V, 13,0 respectievelijk 10,4 A en een frequentiebereik van 0 tot 650 Hz. Daarmee zijn technische waarden beschikbaar voor transportsystemen, pompen, ventilatoren, verpakkingsmachines en andere geregelde bestaande aandrijvingen. Het 8200-vectorplatform ondersteunt vectorregeling en een modulaire opbouw met insteekbare functiemodules voor in-/uitgangen of communicatie. De concrete uitrusting hangt af van de gebruikte functiemodule en mag bij vervanging niet worden verondersteld. De aanwezige parameterset moet vóór een apparaatwissel volledig worden veiliggesteld en eenduidig aan de nieuwe hardware worden toegewezen. Voor de veilige toewijzing moeten daarom het volledige typenummer E82EV552_4C, net- en nominale motorgegevens, schakelfrequentie, remconcept, parameterset en aanwezige uitbreidingsmodules worden vergeleken. Ook klembezetting, motorkabel, EMC-componenten, netsmoorspoel, koeling en inbouwruimte moeten bij de bestaande installatie passen. Vergelijkbare E82EV552-varianten kunnen voor andere spanningsklassen of uitvoeringen zijn bestemd en zijn niet automatisch uitwisselbaar. De E82EV552_4C is daarmee een duidelijk gedefinieerde reserveonderdeelpositie voor bestaande 8200-vectortoepassingen met 5,5 kW en een overeenkomende 400/500-V-configuratie.
