Siemens 1FK7032-5AF21-1HH3
€ 1.170,00
Verzendinformatie
Wilt u voor dit artikel een versnelde verzendoptie aanvragen?
Contact opnemen
Productbeschrijving
De Siemens 1FK7022-5AK21-1DH3 is een permanent bekrachtigde synchrone servomotor uit de productserie SIMOTICS S-1FK7 Compact. Het gegevensblad vermeldt 6000 U/min nominaal toerental, 0,6 Nm nominaal koppel en 1,4 A nominale stroom. Als mechanische grenswaarden zijn 10000 U/min en 3,4 Nm gedocumenteerd. Op het optimale bedrijfspunt bereikt de motor 0,4 kW bij 6000 U/min. De elektrische en mechanische kerngegevens behoren volledig en eenduidig tot de exact aangeduide variant. Het volledige bestelnummer duidt de concrete mechanische en elektrische uitvoering aan. Daartoe behoren natuurlijke koeling, een gladde as, draaibare vermogens- en signaalstekkers en de incrementele encoder IC22DQ. Siemens vermeldt een resolutie van 22 bit, 2048 interne signaalperioden en 11 bit commutatiepositie. De motor heeft een permanentmagneetbekrachtigde houdrem. Beschermingsgraad IP64 en de bouwvormen IM B5, IM V1 en IM V3 zijn gedocumenteerd. Een Pt1000-sensor bewaakt de motortemperatuur. Stekkers, encoder en as zijn als afzonderlijke uitvoeringskenmerken vermeld. De officiële maattekening voor de 1FK7022-5 met incrementele encoder en houdrem vermeldt een behuizingslengte van 200 mm vanaf het flensvlak. Samen met de 20 mm lange as resulteert dit in een totale lengte van 220 mm. Flensbreedte en flenshoogte bedragen elk 65 mm. De aanduiding beschrijft de basiscontour inclusief as en flens; draaibare stekkers zijn zonder aangesloten kabels weergegeven. Het Siemens-gegevensblad voor het exacte bestelnummer bevestigt een motorgewicht van 2,0 kg. Afmetingen en gewicht zijn aan de gedocumenteerde encoder-, as- en remconfiguratie toegewezen. De specificatie vermeldt buitenafmetingen en gewicht als afzonderlijke slotregels. Voor de mechanische identificatie blijft het volledige bestelnummer bepalend.
Voorbeeldafbeelding – Het geleverde artikel heeft het vermelde volledige fabrikant- of typenummer en de vermelde conditiecategorie. Serienummer, productiedatum, etiketten, kleur, verpakking en gebruikelijke gebruiks- of opslagsporen kunnen afwijken. Specificaties
| Fabrikant | Siemens |
|---|---|
| Productserie | SIMOTICS S 1FK7 Compact |
| Fabrikant-/bestel-/identificatienummer | 1FK7022-5AK21-1DH3 |
| Producttype | Synchrone servomotor |
| DC-linkspanning | 300 V |
| Koppelklasse (100K) | 0,85 Nm |
| Nominaal toerental | 6000 rpm |
| Nominaal vermogen | 0,38 kW |
| Bouwvorm | IM B5 (IM V1, IM V3) |
| Stekkerverbinding | Power/Signal, 270° draaibaar |
| Encoder | Incrementele encoder IC22DQ, 22 bit, DRIVE-CLiQ |
| As | Gladde as |
| Houdrem | Met houdrem |
| Beschermingsgraad | IP64 |
| Goederencode | 85015220 |
| Koelwijze | Natuurlijk gekoeld |
| Afmetingen | 220 × 65 × 65 mm (L × B × H; basiscontour incl. 20-mm-as en flens; draaibare stekkers zonder aangesloten kabels) |
| Gewicht | 2,0 kg (met houdrem) |
Gerelateerde producten
Naar de webshop
Siemens 1FK7032-2AK71-1RG0
€ 1.790,00
Siemens 1FK7032-2AK71-1QG1
€ 750,00

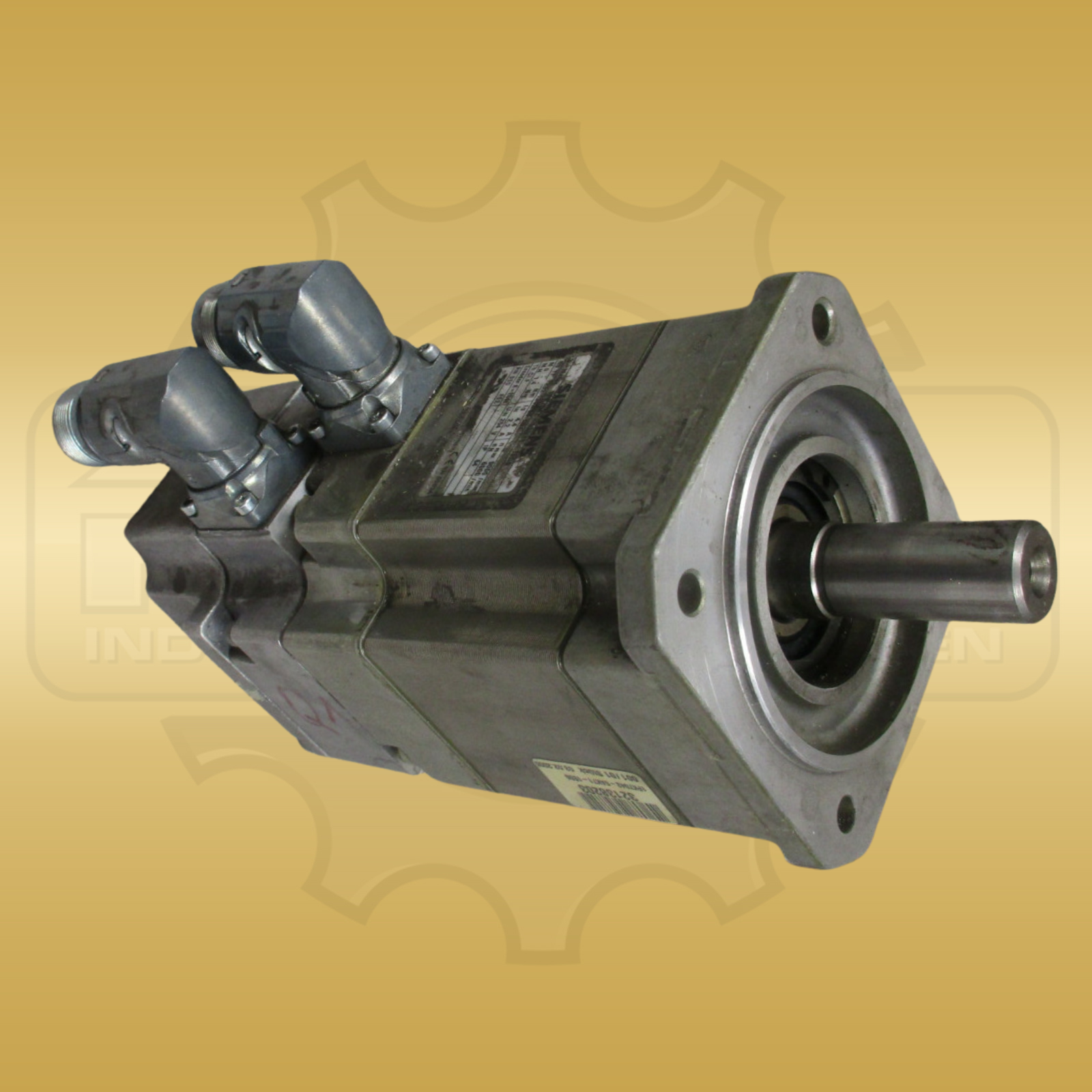

Siemens 1FK7042-5AK71-1EG0
