AC 800M Interfaccia di comunicazione PROFIBUS DP

ABB CI851

Prezzo su richiesta

La disponibilità viene verificata per ogni richiesta.

Stato del prodotto:
Usato, rimosso da un impianto

L’articolo proviene da un impianto smontato. Non abbiamo eseguito un controllo elettrico né una verifica funzionale completa. Sono possibili segni di età, uso, installazione o rimozione. Diritto contrattuale di restituzione di 14 giorni in caso di difetto. Dettagli nelle condizioni contrattuali

  • Il termine di consegna previsto sarà confermato per l'ordine specifico.
  • È urgente? Spesso sono possibili soluzioni più rapide, come la spedizione diretta o espressa. Indichi la data desiderata nella richiesta o nell'ordine.

Ha domande?

Servizio personalizzato

Siamo a Sua disposizione per domande su gestione, spedizione o offerte individuali. Ci contatti:

Online e disponibile Al momento non disponibile

Consegna in Italia

L’offerta individuale indica il metodo e i costi di spedizione per l’articolo e la destinazione in Italia.

Descrizione del prodotto

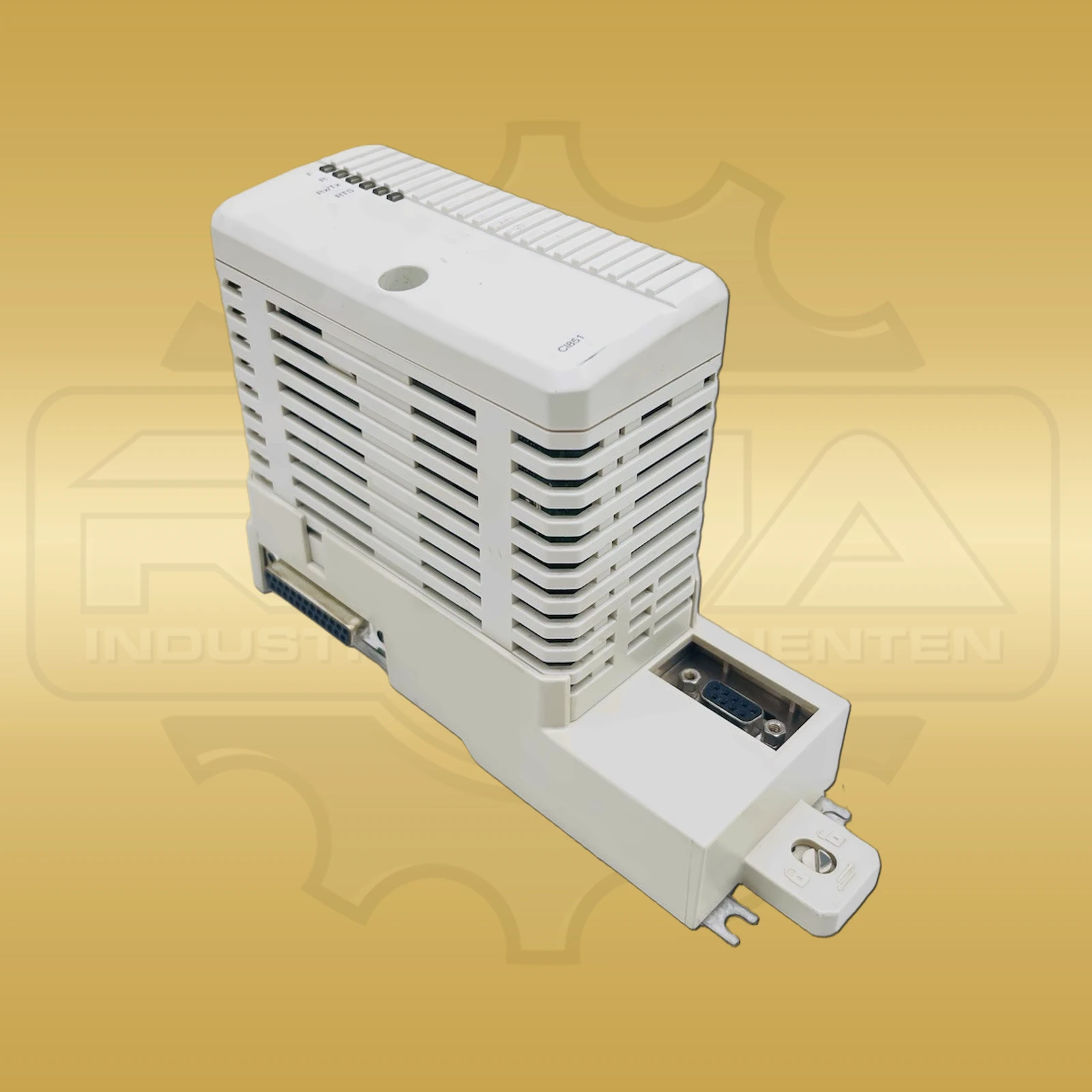

Rosso indica un errore, verde il funzionamento e giallo il traffico dati: con questi indicatori ABB CI851 segnala lo stato della propria comunicazione PROFIBUS DP. Il modulo di comunicazione appartiene all'hardware AC-800M e opera come master DP di classe I. Collega il fieldbus tramite una presa DB9 sulla basetta TP851. Per il bus sono disponibili nove velocità di trasmissione selezionabili: 9,6, 19,2, 93,75, 187,5, 500, 1.500, 3.000, 6.000 e 12.000 kbit/s. Per ciascun segmento sono specificati al massimo 32 dispositivi.

Il lato PROFIBUS DP è isolato galvanicamente. La basetta presenta inoltre una codifica meccanica a due lettere che assegna il tipo di modulo previsto allo slot. Il CI851 riceve l'alimentazione a 24 V DC dal processore tramite il bus CEX, senza necessità di un'alimentazione esterna supplementare. L'assorbimento tipico è di 150 mA e la dissipazione tipica di 3,6 W. La sostituzione durante il funzionamento non è supportata per questa versione. Il gruppo CI851/TP851 ha grado di protezione IP20.

Per il montaggio, la tabella tecnica indica 59 mm di larghezza, 185 mm di altezza e 127,5 mm di profondità. Il peso dichiarato di 700 g si riferisce al pacchetto CI851K01 composto dal modulo di comunicazione CI851 e dalla basetta TP851. Oltre alla configurazione del protocollo e del bus, basetta, posizione del connettore, dimensioni e codifica del modulo sono quindi le principali caratteristiche tecniche di questa interfaccia.

Specifiche

Salvo espressa conferma, i dati tecnici servono a identificare il tipo di dispositivo. Fa fede il numero completo del produttore o del tipo.

Identificazione

Produttore ABB
Serie di prodotto ABB AC 800M
Numero produttore/ordine/identificazione CI851
Tipo di dispositivo Interfaccia di comunicazione PROFIBUS DP

Dati prestazionali

Velocità di trasmissione 9,6; 19,2; 93,75; 187,5; 500; 1.500; 3.000; 6.000; 12.000 kbit/s
Alimentazione 24 V DC tramite bus CEX
Alimentazione esterna Non necessaria

Interfacce

Tipo di interfaccia Master DP classe I
Protocollo PROFIBUS DP
Capacità del bus Massimo 32 dispositivi per segmento
Connettore fieldbus Presa DB9 sulla basetta TP851

Montaggio e ambiente

Grado di protezione IP20 secondo EN 60529 / IEC 529

Dimensioni e peso

Dimensioni 59 × 185 × 127,5 mm (L × A × P, gruppo CI851/TP851)
Peso 700 g (pacchetto CI851K01 con CI851 e TP851)

Altri dati

Isolamento galvanico Presente
Indicatori di stato Rosso per errore, verde per funzionamento, giallo per traffico dati
Assorbimento 150 mA tipico
Dissipazione 3,6 W tipica
Hot swap Non supportato
Codifica meccanica Codice alfabetico a due lettere sulla basetta TP851
