Heidenhain 573265-01
5110,00 €
Informazioni sulla spedizione
Desidera richiedere una spedizione rapida per questo articolo?
Ci contatti!
Descrizione del prodotto
Heidenhain 329 983-07 è un sistema di misura lineare incrementale incapsulato della serie LS 406C per il rilevamento della posizione su macchine utensili e assi di posizionamento. Questa versione esatta ha una corsa utile di 70 mm e un corpo sottile per spazi di montaggio limitati. Il riferimento di misura è un reticolo in vetro con graduazione DIADUR e periodo di 20 µm. Il sistema fornisce segnali di corrente sinusoidali da 11 µAₛₛ ed è alimentato a 5 V DC ±5 %. La classe di precisione è ±5,0 µm. I riferimenti codificati in distanza consentono di determinare la posizione assoluta dopo una corsa massima di 20 mm. La velocità di spostamento ammessa raggiunge 120 m/min. Con montaggio conforme, il sistema raggiunge IP 53 secondo IEC 60529; con aria compressa è previsto IP 64. La temperatura di esercizio ammessa va da 0 °C a 50 °C. Il collegamento elettrico usa un cavo adattatore separato e la lunghezza massima del cavo verso l'elettronica successiva è 30 m. Per la versione con corsa utile di 70 mm, il disegno dimensionale Heidenhain indica una lunghezza totale di ML + 138 mm. Il corpo misura quindi 208 × 32,2 × 18,2 mm senza cavo adattatore collegato. Applicando la formula di catalogo 0,7 kg + 2 kg per metro di corsa utile, il peso per ML 70 mm è ca. 0,84 kg. Serie LS 406C, corsa utile 70 mm e numero identificativo 329 983-07 definiscono insieme l'articolo esatto. La serie è documentata con corse utili da 70 mm a 2040 mm; 329 983-07 identifica la versione compatta ML 70.

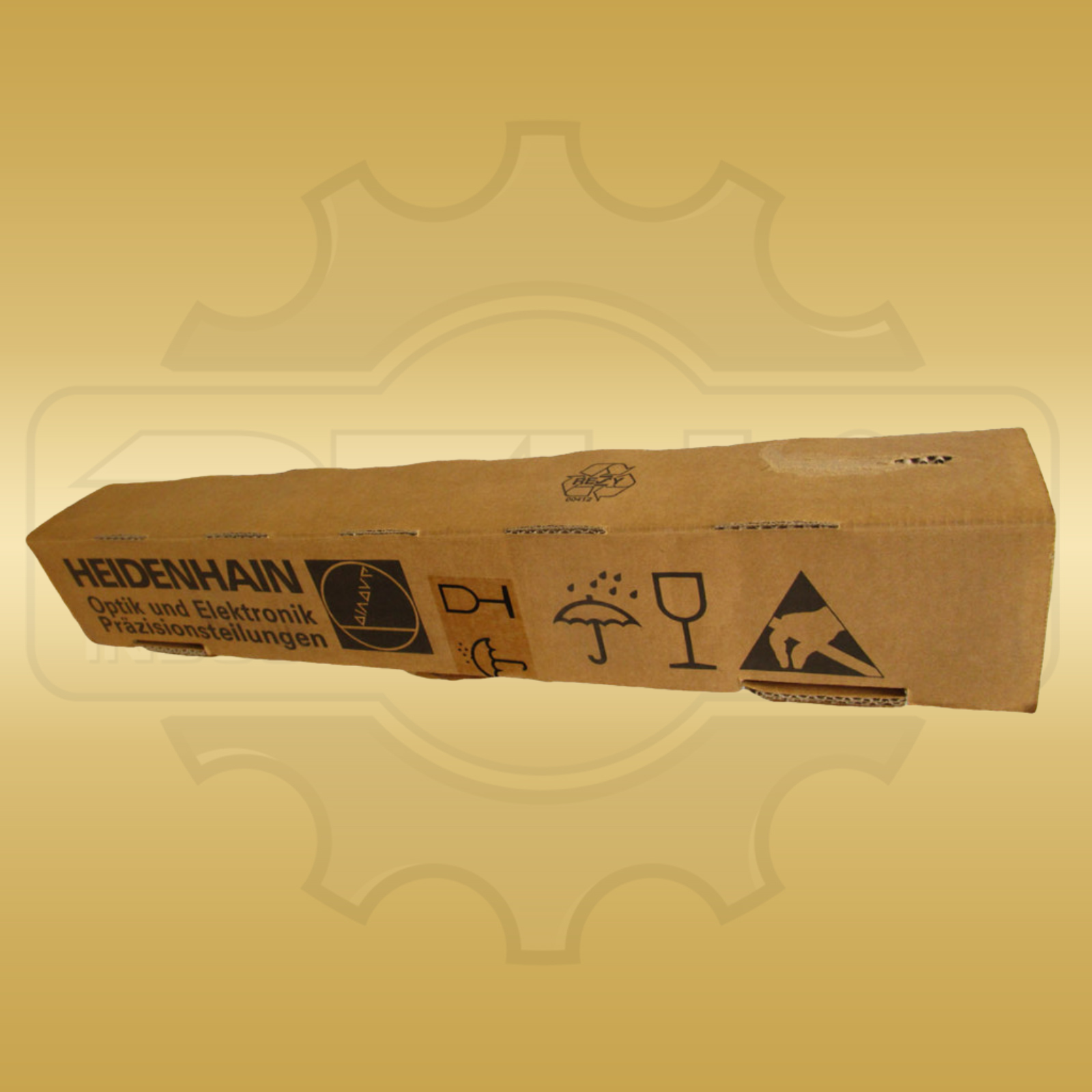

Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire. Specifiche
| Produttore | Heidenhain |
|---|---|
| Serie di prodotto | LS 406C |
| Numero del produttore/ordine/identificazione | 329 983-07 |
| Funzione / metodo di misura | Incrementale, incapsulato |
| Corsa di misura | 70 mm |
| Precisione | ±5,0 µm |
| Periodo del reticolo | 20 µm |
| Segnali di uscita | 11 µAₛₛ |
| Indici di riferimento | A codifica di distanza |
| Tensione di alimentazione | DC 5 V ±5% |
| Campione di misura | Riga in vetro DIADUR |
| Collegamento | cavo adattatore separato |
| Grado di protezione | IP 53 |
| Dimensioni | 208 × 32,2 × 18,2 mm (lunghezza × altezza × profondità, senza cavo adattatore) |
| Peso | ca. 0,84 kg |
Prodotti correlati
Vai al negozio
Heidenhain 362176-01
670,00 €
Heidenhain 336963-23
Prezzo su richiesta

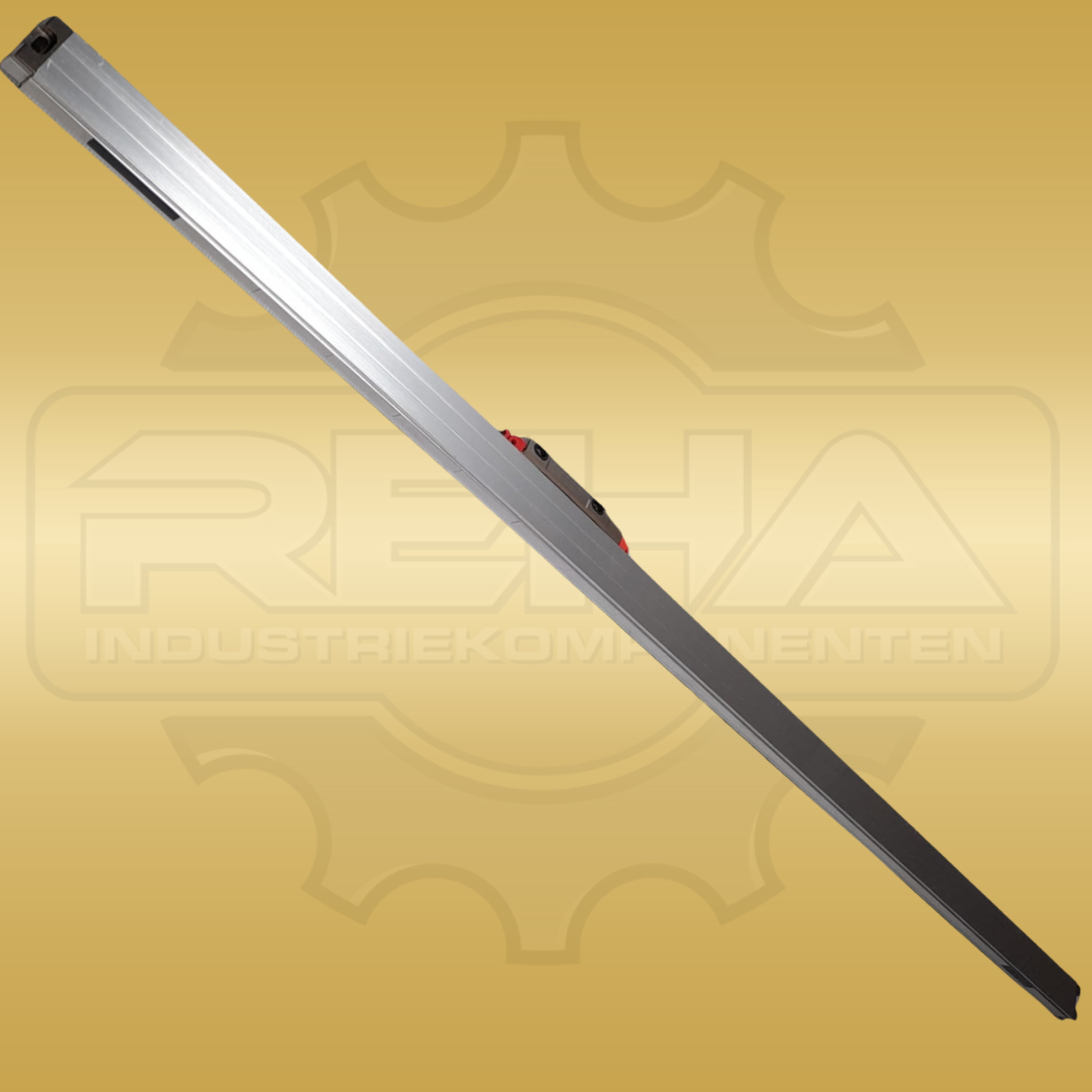

Heidenhain 605374-92
