IK 220 Scheda contatore per PC

Heidenhain 337 481-01

Prezzo su richiesta

La disponibilità viene verificata per ogni richiesta.

Stato del prodotto:
Usato, rimosso da un impianto

L’articolo proviene da un impianto smontato. Non abbiamo eseguito un controllo elettrico né una verifica funzionale completa. Sono possibili segni di età, uso, installazione o rimozione. Diritto contrattuale di restituzione di 14 giorni in caso di difetto. Dettagli nelle condizioni contrattuali

  • Il termine di consegna previsto sarà confermato per l'ordine specifico.
  • È urgente? Spesso sono possibili soluzioni più rapide, come la spedizione diretta o espressa. Indichi la data desiderata nella richiesta o nell'ordine.

Ha domande?

Servizio personalizzato

Siamo a Sua disposizione per domande su gestione, spedizione o offerte individuali. Ci contatti:

Online e disponibile Al momento non disponibile

Consegna in Italia

L’offerta individuale indica il metodo e i costi di spedizione per l’articolo e la destinazione in Italia.

Descrizione del prodotto

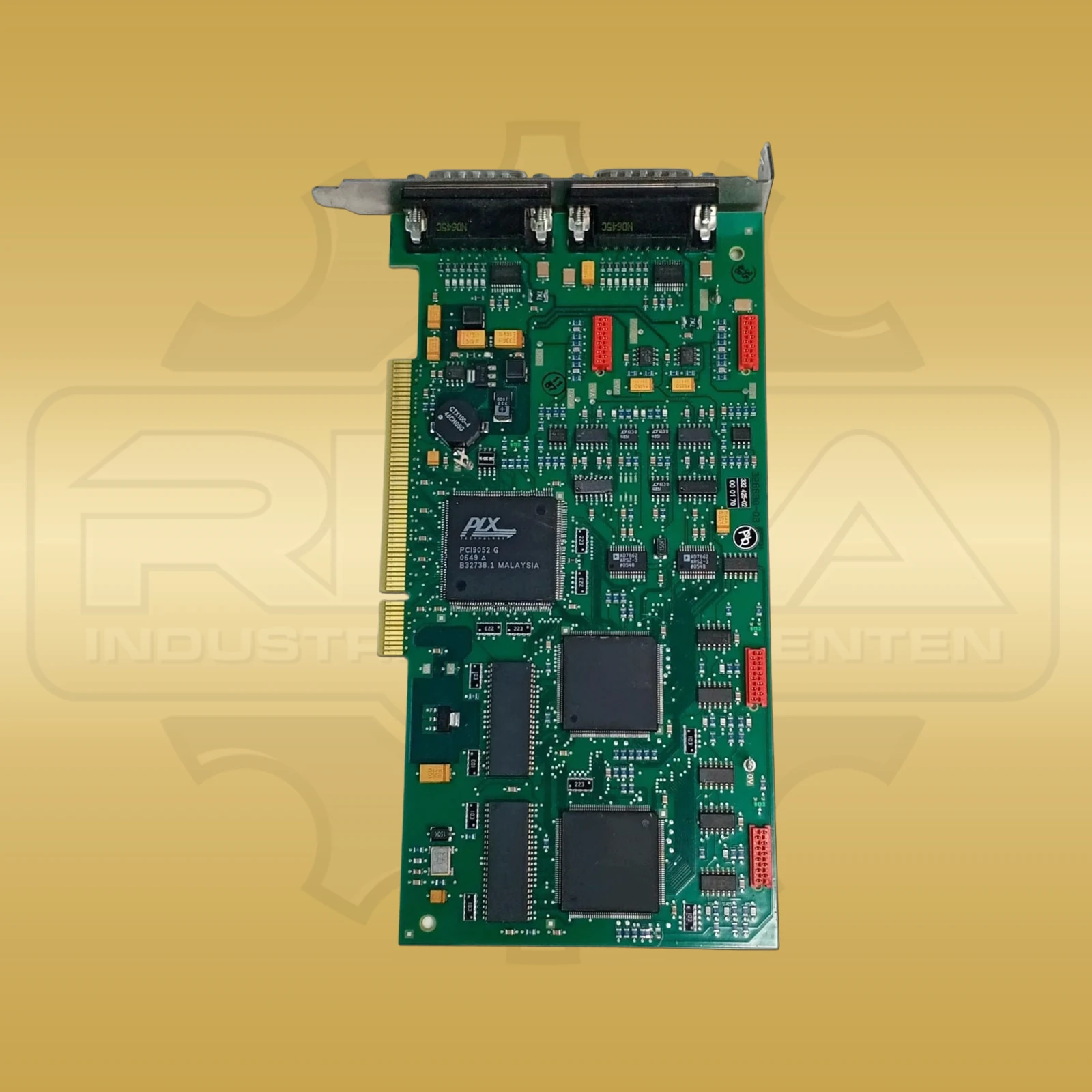

Un assorbimento di circa 4 W senza trasduttore collegato caratterizza Heidenhain 337 481-01, una scheda contatore per PC della serie IK 220. La scheda si inserisce direttamente in uno slot di espansione PCI e dispone di due ingressi Sub-D maschio a 15 poli per trasduttori Heidenhain. Sono selezionabili segnali sinusoidali in corrente da 11 µA PP, segnali in tensione da 1 V PP e interfacce EnDat o SSI. La frequenza d'ingresso massima è 33 kHz per i segnali 11 µA PP e 500 kHz per i segnali 1-V-PP.

L'elettronica di interpolazione suddivide il periodo del segnale fino a 4096 volte. Un valore di interpolazione a 12 bit e un contatore di periodi a 32 bit formano un valore misurato a 44 bit, memorizzato in un registro a 48 bit. La memoria interna contiene 8191 valori di posizione; il firmware opera con un tempo di ciclo di 25 µs. I valori possono essere acquisiti via software, tramite ingressi latch esterni, timer interni o al passaggio di una tacca di riferimento. Offset, fase e ampiezza dei segnali sinusoidali possono essere regolati via software.

Con cavi Heidenhain sono indicate lunghezze fino a 60 m per 11 µA PP e 1 V PP, 50 m per EnDat e 10 m per SSI. La scheda misura circa 190 × 100 mm. L'intervallo di temperatura operativa va da 0 a 55 °C e quello di stoccaggio da −30 a 70 °C. Il numero identificativo completo distingue chiaramente la scheda IK-220 dalle schede accessorie e dagli adattatori di collegamento durante l'identificazione tecnica del prodotto.

Specifiche

Salvo espressa conferma, i dati tecnici servono a identificare il tipo di dispositivo. Fa fede il numero completo del produttore o del tipo.

Identificazione

Produttore Heidenhain
Serie di prodotto IK 220
Numero produttore/ordine/identificazione 337 481-01
Tipo di dispositivo Scheda contatore per PC

Dati prestazionali

Frequenza d'ingresso 11 µA PP max. 33 kHz
Frequenza d'ingresso 1 V PP max. 500 kHz

Interfacce

Interfaccia bus Bus PCI
Ingressi per trasduttori 2
Segnali d'ingresso 11 µA PP, 1 V PP, EnDat o SSI

Montaggio e ambiente

Temperatura operativa da 0 a 55 °C
Temperatura di stoccaggio da −30 a 70 °C

Dimensioni e peso

Larghezza del valore misurato 44 bit
Dimensioni circa 190 × 100 mm
Peso circa 0,2 kg

Altri dati

Connettori 2 × Sub-D, 15 poli, maschio
Suddivisione del segnale fino a 4096 volte
Registro dati 48 bit
Memoria interna 8191 valori di posizione
Assorbimento circa 4 W senza trasduttore
