Cavo di collegamento

Heidenhain 539878-03

160,00 €

IVA esclusa

Stato del prodotto:
Nuovo, da vecchia giacenza

Merce inutilizzata proveniente da scorte più datate. L’imballaggio originale, se presente, può essere stato aperto. Data di produzione e imballaggio possono variare; sono possibili segni dovuti all’età o allo stoccaggio.

  • Disponibile a magazzino · Spedizione in ca. 1–2 giorni lavorativi · Spedizione espressa su richiesta
  • È urgente? Spesso sono possibili soluzioni più rapide, come la spedizione diretta o espressa. Indichi la data desiderata nella richiesta o nell'ordine.

Quantità: 1

Ha domande?

Servizio personalizzato

Siamo a Sua disposizione per domande su gestione, spedizione o offerte individuali. Ci contatti:

Online e disponibile Al momento non disponibile

Consegna in Italia

Le opzioni di spedizione disponibili e i costi netti vengono calcolati dopo l’inserimento dell’Italia e del CAP di consegna nel checkout. Se non è disponibile una tariffa affidabile, richieda un’offerta individuale.

Descrizione del prodotto

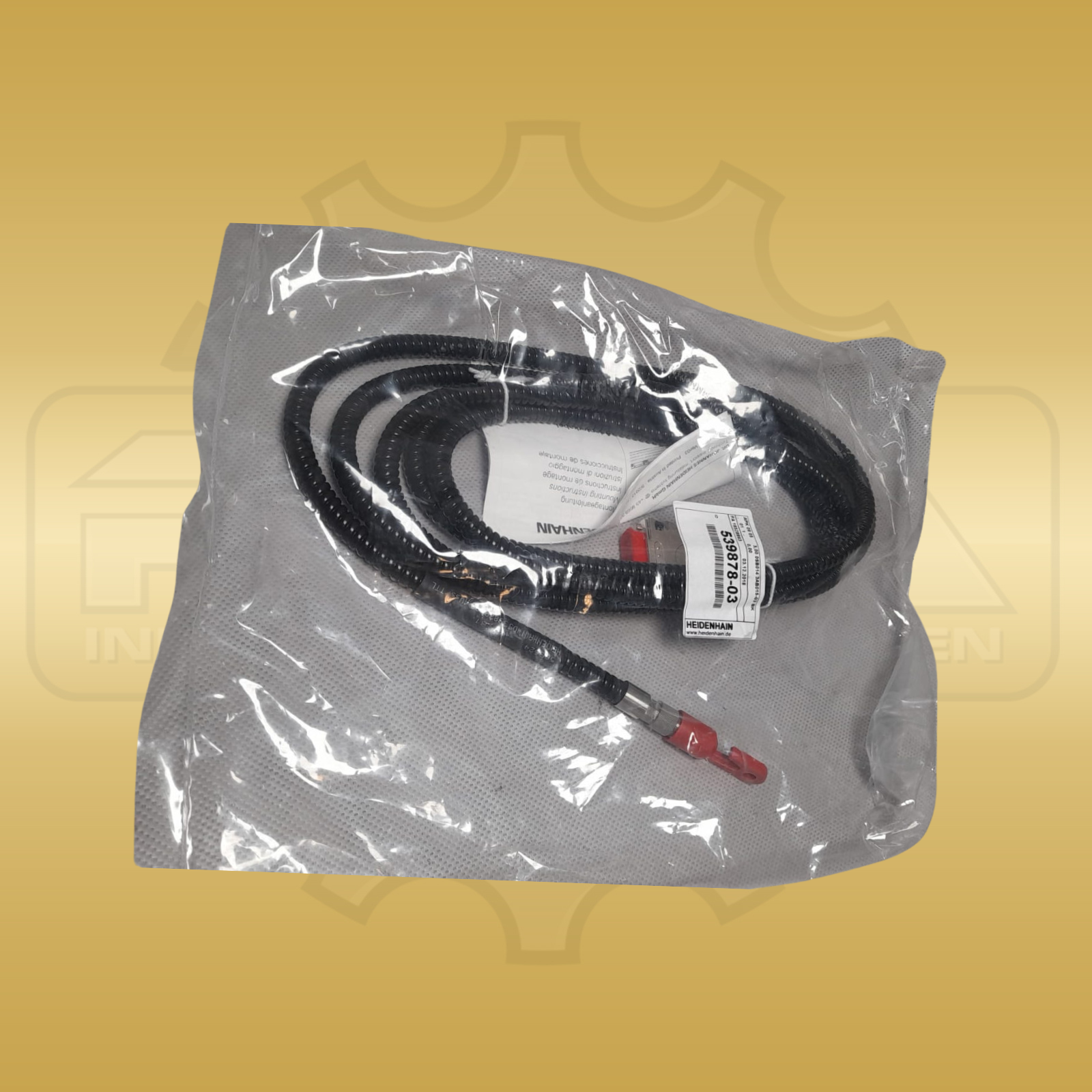

Heidenhain 539878-03 identifica la variante da 3 m di un cavo adattatore armato della gamma di accessori HEIDENHAIN. La documentazione del produttore elenca l'ID base 539878-xx per un cavo APK con diametro esterno di 10 mm e sei coppie di conduttori intrecciati, ciascuna con sezione di 2 × 0,19 mm². Sul lato encoder è presente un giunto M12 a 14 poli, mentre sul lato dell'elettronica successiva si trova un connettore D-sub a 15 poli con contatti femmina. Le assegnazioni di segnale documentate comprendono 1 Vpp e TTL.

L'identificativo completo 539878-03 combina questa costruzione con una lunghezza del cavo di 3,00 m; la stessa lunghezza compare nella scheda esatta del prodotto. Per un cavo tondo flessibile, le dimensioni esterne sono espresse come lunghezza, diametro esterno e diametro esterno. Risultano quindi 3000 × 10 × 10 mm nell'ordine lunghezza × diametro × diametro. Le sporgenze dei connettori non sono incluse in questa misura, poiché la fonte del produttore non fornisce dimensioni complessive separate. Il peso di ca. 1,0 kg rimane indicato visibilmente come stima conservativa specifica.

Numero identificativo completo, lunghezza, costruzione armata da 10 millimetri e combinazione del giunto M12 a 14 poli con il D-sub a 15 poli definiscono insieme la variante esatta. La configurazione dei conduttori e i due lati di connessione distinguono questa versione da cavi HEIDENHAIN di lunghezza simile con diametro, numero di poli o assegnazione dei segnali differenti. Insieme queste caratteristiche costituiscono la definizione documentata della variante di questo cavo adattatore.

Specifiche

Salvo espressa conferma, i dati tecnici servono a identificare il tipo di dispositivo. Fa fede il numero completo del produttore o del tipo.

Identificazione

Produttore Heidenhain
Serie di prodotto Cavo di collegamento
Codice produttore/ordine/identificazione 539878-03

Interfacce

Connessione lato encoder Giunto M12, 14 poli
Connessione lato elettronica Connettore D-sub, 15 poli, contatti femmina
Interfaccia di segnale 1 Vpp / TTL
Funzione di collegamento Cavo adattatore tra encoder ed elettronica successiva

Dimensioni e peso

Dimensioni / lunghezza cavo 3,00 m
Dimensioni / diametro esterno 10 mm
Dimensioni 3000 × 10 × 10 mm (L × Ø × Ø, cavo in guaina protettiva)
Peso ca. 1,0 kg

Altri dati

Forma costruttiva APK, versione armata
Configurazione conduttori di segnale 6 × (2 × 0,19 mm²)
Designazione cavo APK 09 05 3,00 0SB014 3AB015-03
Ambiente di produzione industriale
