Descrizione del prodotto
Heidenhain 557 644-11 identifica un encoder lineare assoluto incapsulato LC 493F per la misura diretta della posizione sugli assi lineari delle macchine. Il codice appartiene alla versione con corsa di misura di 570 mm. La scala DIADUR contiene una traccia assoluta e utilizza un periodo di graduazione di 20,000 µm. Il passo di misura è 50 nm e la classe di precisione è ±5,0 µm. La posizione assoluta viene trasmessa tramite l’interfaccia seriale Fanuc 02. La tensione di alimentazione va da DC 3,6 V a 5,25 V. Il collegamento elettrico utilizza un connettore maschio a 14 poli. Il grado di protezione è IP53 con montaggio secondo le specifiche del produttore; con aria di tenuta collegata è possibile IP64. La temperatura di esercizio va da 0 a +50 °C e la velocità massima di spostamento è 180 m/min. Per la versione 570, le informazioni HEIDENHAIN indicano una lunghezza totale di ML + 138 mm, quindi 708 mm. Il profilo è largo 18 mm. Considerando il corpo e l’unità di scansione, l’altezza massima è 58,2 mm. Cavo, uscita del cavo e spazio aggiuntivo di installazione non sono inclusi nelle dimensioni esterne. Il peso documentato è ca. 0,49 kg. La forma sottile dispone il corpo scala e l’unità di scansione mobile in un ingombro meccanico definito lungo la guida della macchina. Gli spazi necessari per corpo e cavo sono grandezze di pianificazione separate. L’ingombro completo di 708 × 18 × 58,2 mm costituisce la base per la pianificazione di installazione, stoccaggio e trasporto. Codice, corsa, versione Fanuc e tipo di connettore definiscono completamente l’esatta assegnazione tecnica di questo encoder lineare LC-493F.

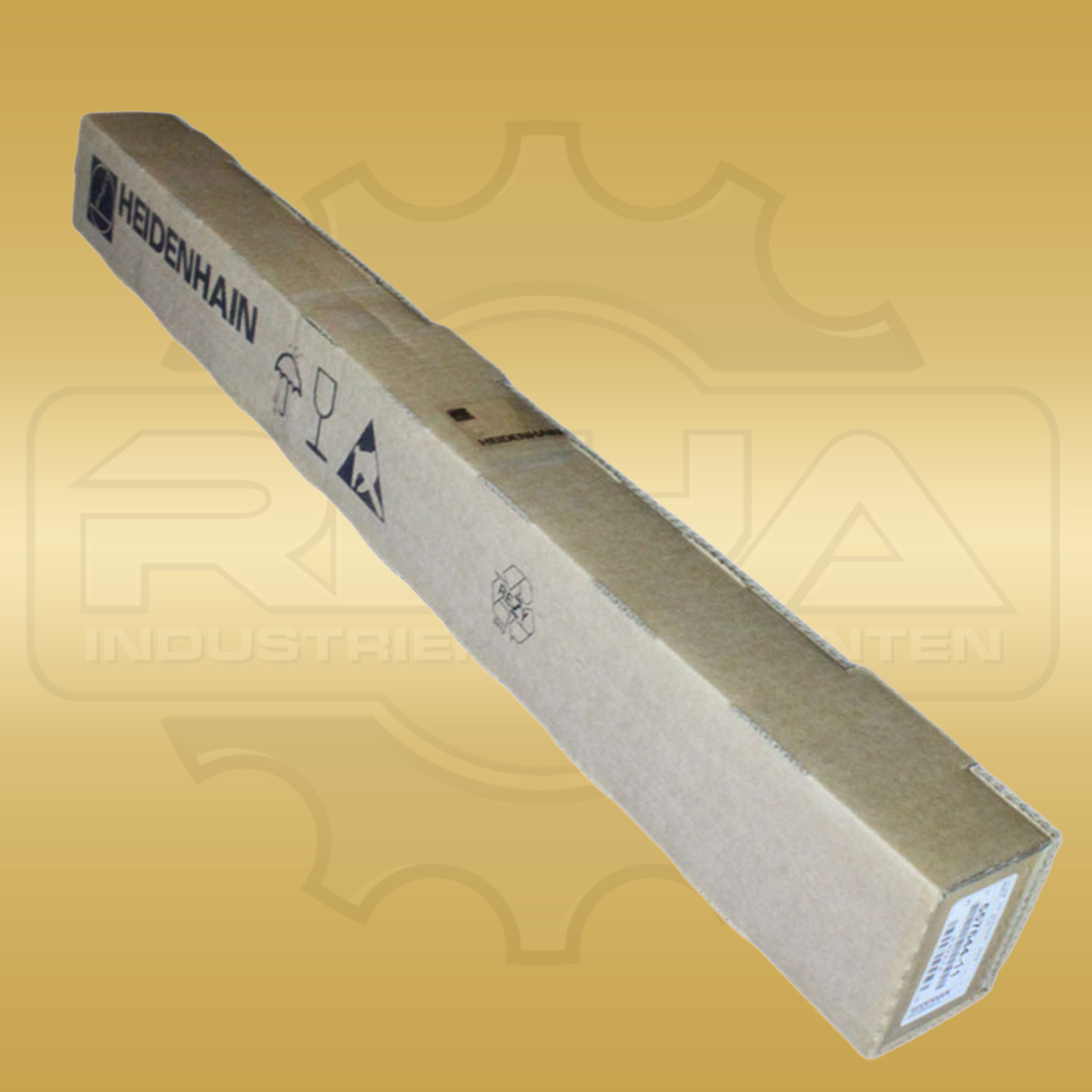

Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire. Specifiche
| Produttore | Heidenhain |
|---|---|
| Serie di prodotto | LC 493F |
| Codice produttore/ordine/identificazione | 557 644-11 |
| Corsa di misura | 570 mm |
| Precisione | ±5,0 µm |
| Passo del reticolo | 20 µm |
| Passo di misura (risoluzione) | 0,05 µm (50 nm) |
| Interfaccia dati | Fanuc 02 seriale |
| Codice in uscita | Dual |
| Tensione di alimentazione | 3,6–5,25 V DC, < 300 mA |
| Collegamento elettrico | Connettore maschio a 14 poli |
| Velocità di traslazione | ≤ 180 m/min |
| Temperatura di esercizio | Da 0 °C a 50 °C |
| Grado di protezione | IP 53 (IP 64 con aria compressa DA 300) |
| Tipo di raffreddamento | Raffreddamento passivo (senza raffreddamento attivo) |
| Dimensioni | 708 × 18 × 58,2 mm (L × L × A, senza cavo) |
| Peso | circa 0,49 kg (encoder senza guida di montaggio) |
