Descrizione del prodotto
I segnali di comando trasmessi in serie costituiscono la funzione centrale del Lenze E82ZAFFC001. Il compatto modulo funzionale AS-i/S fa parte delle dotazioni di comunicazione della serie di azionamenti 8200 ed è realizzato come variante rivestita 001. Opera secondo la specifica AS-i 3.0 come singolo slave in una topologia ad albero. Il bus può comprendere fino a 31 nodi; la trasmissione avviene a 167 kbit/s. Con 31 nodi, il tempo di ciclo è 5 ms e la lunghezza massima possibile del cavo bus è 100 m. I quattro bit dati AS-i da D0 a D3 sono assegnati agli ingressi digitali del regolatore da E1 a E4. Nella direzione opposta, il modulo rappresenta l'uscita digitale del regolatore e lo stato di rete dell'azionamento. Due ingressi digitali aggiuntivi, DI2 e DI3, riportano altri segnali binari. Un LED verde indica lo stato della comunicazione bus, mentre un LED rosso segnala un guasto di comunicazione. Sono presenti connessioni per AS-i, i due ingressi digitali e il blocco del regolatore. L'alimentazione proviene dal bus AS-i. La tensione minima è 18,5 V DC e l'assorbimento massimo è 140 mA. Gli ingressi digitali riconoscono LOW da 0 a 3 V DC e HIGH da 12 a 30 V DC. In esercizio vale la classe climatica 3K3; il grado di inquinamento 2 segue IEC/EN 61800-5-1. Per lo stoccaggio valgono -25 fino a +60 °C. L'involucro IP20 misura 50 × 20 × 65 mm e pesa 0,06 kg.

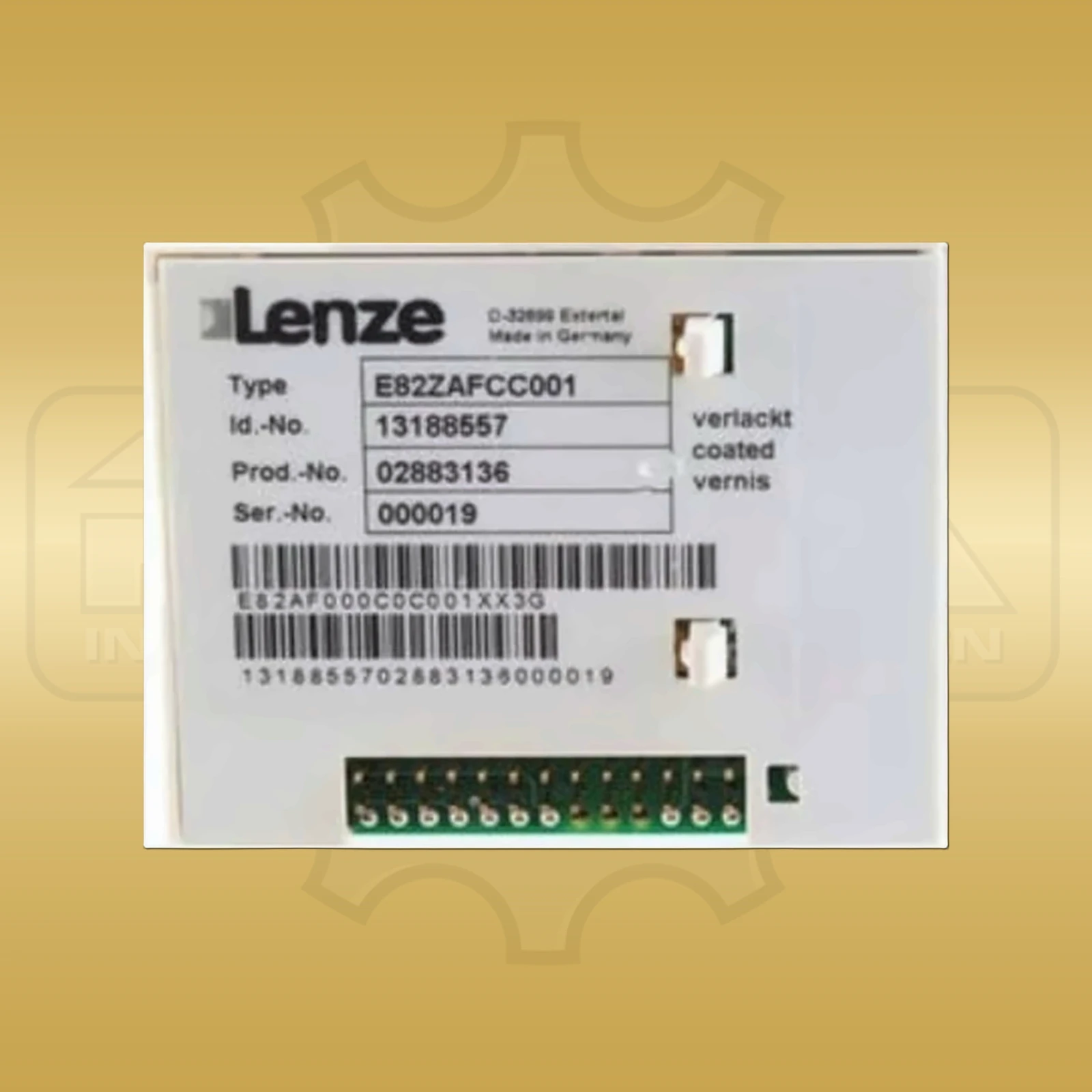

Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire. Specifiche
| Produttore | Lenze |
|---|---|
| Serie di prodotto | L-force Communication / 8200 |
| Numero produttore/ordine/identificazione | E82ZAFFC001 |
| Tipo di dispositivo | Modulo funzionale AS-i/S |
| Esecuzione | Variante 001, rivestita |
| Protocollo | AS-i secondo la specifica 3.0 |
| Topologia di rete | Albero |
| Numero di nodi | max. 31 |
| Nodo AS-i | Single Slave |
| Profilo slave | S-7.F, codice I/O 7 |
| Velocità di trasmissione | 167 kbit/s |
| Lunghezza cavo bus | max. 100 m |
| Tempo di ciclo | 5 ms con 31 nodi |
| Ingressi digitali | 2 × DI, resistenza d'ingresso 3,3 kΩ |
| Livelli segnale ingressi digitali | LOW 0 a 3 V DC; HIGH 12 a 30 V DC |
| Alimentazione | tramite bus AS-i, almeno 18,5 V DC |
| Assorbimento | max. 140 mA |
| Grado di protezione | IP20 |
| Dimensioni | 50 × 20 × 65 mm (L × A × P) |
| Peso | 0,06 kg |
