Descrizione del prodotto
L'alimentazione in corrente continua del Lenze E94AMHE0244 utilizza il circuito intermedio comune di un sistema Servo Drives 9400 Multi Drive. Per i dati nominali indicati su base di rete 400-V, il modulo asse opera con 565 V DC; il relativo intervallo va da 455 a 620 V DC. A una frequenza di commutazione di 8 kHz, la corrente di ingresso è di 35,5 A. La potenza apparente di uscita è di 16,3 kVA, mentre la potenza motore tipica di un motore asincrono a quattro poli è di 11 kW oppure 15 hp. La sigla E94AMHE0244 identifica la versione HighLine nella grandezza 0244. La grandezza tecnica è completata dalla versione funzionale HighLine H e viene così tipizzata integralmente. La sezione di potenza fornisce una tensione di uscita trifase fino a 230, 400 o 500 V. L'intervallo di frequenza arriva a 599 Hz; per i tipi di controllo servo, il manuale hardware documenta limiti differenti. A 2 e 4 kHz, questa grandezza fornisce 29,4 A di corrente continua e 70,5 A di corrente di uscita massima. A 8 kHz valgono 23,5 A di corrente continua e 56,4 A di corrente massima; a 16 kHz la corrente continua è di 17,6 A. Per la classificazione termica, la tabella della serie indica perdite di potenza di 235 W a 230 V, 320 W a 400 V e 385 W a 500 V. La struttura Multi Drive viene montata su un pannello posteriore di installazione separato; i moduli di memoria, comunicazione, funzione e sicurezza dispongono di slot propri. L'involucro misura 386 mm in altezza, 120 mm in larghezza e 288 mm in profondità. Il peso documentato del dispositivo è di 8,1 kg. Per l'assegnazione tecnica univoca restano determinanti, congiuntamente, il numero di tipo completo, la tensione del circuito intermedio, la corrente di uscita e la frequenza di commutazione.

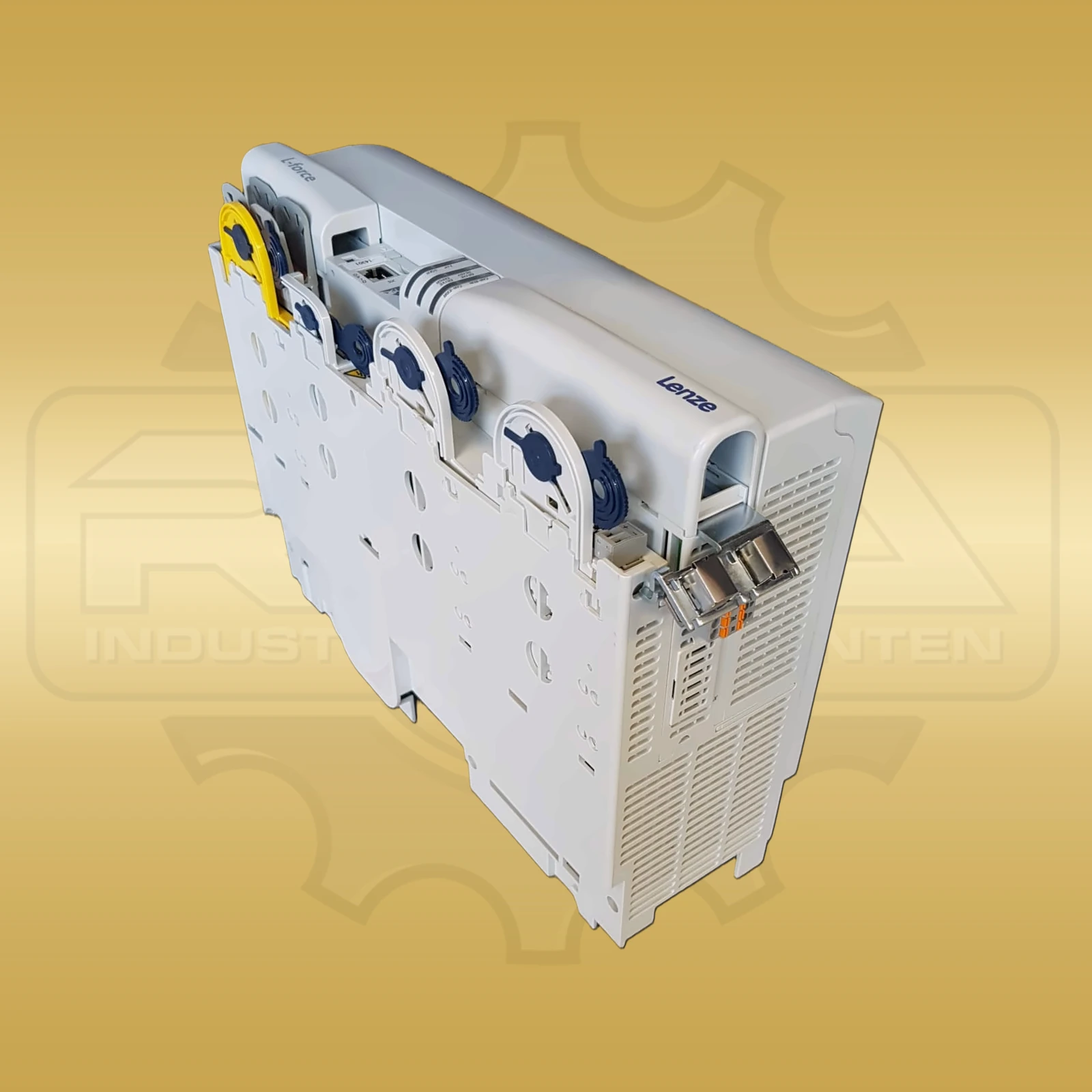

Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire. Specifiche
| Produttore | Lenze |
|---|---|
| Serie di prodotti | Servo Drives 9400 Multi Drive HighLine |
| Numero produttore/ordine/identificazione | E94AMHE0244 |
| Tipo di dispositivo | Modulo asse HighLine / servocontrollore multiasse |
| Tensione nominale circuito intermedio | 565 V DC su base di rete 400-V |
| Intervallo di tensione circuito intermedio | da 455 a 620 V DC |
| Corrente di ingresso a 8 kHz | 35,5 A |
| Potenza apparente di uscita a 8 kHz | 16,3 kVA |
| Potenza motore tipica | 11 kW / 15 hp su base di rete 400-V |
| Tensione di uscita | trifase, da 0 a 230 / 400 / 500 V |
| Frequenza di uscita | da 0 a 599 Hz, considerare la dipendenza dal tipo di controllo |
| Corrente di uscita continua 2 / 4 kHz | 29,4 A |
| Corrente di uscita massima 2 / 4 kHz | 70,5 A |
| Corrente di uscita continua 8 kHz | 23,5 A |
| Corrente di uscita massima 8 kHz | 56,4 A |
| Corrente di uscita continua 16 kHz | 17,6 A |
| Perdita di potenza | 235 / 320 / 385 W a 230 / 400 / 500 V |
| Montaggio | Pannello posteriore di installazione per 9400 Multi Drive |
| Dimensioni | 120 × 386 × 288 mm (L × A × P) |
| Peso | 8,1 kg |
