SIMATIC HMI Push Button Panel PP17-II DP

Siemens 6AV3688-3ED13-0AX0

230,00 €

IVA esclusa

Stato del prodotto:
Usato, rimosso da un impianto

L’articolo proviene da un impianto smontato. Non abbiamo eseguito un controllo elettrico né una verifica funzionale completa. Sono possibili segni di età, uso, installazione o rimozione. Diritto contrattuale di restituzione di 14 giorni in caso di difetto. Dettagli nelle condizioni contrattuali

  • Disponibile · Spedizione in ca. 3–5 giorni lavorativi
  • È urgente? Spesso sono possibili soluzioni più rapide, come la spedizione diretta o espressa. Indichi la data desiderata nella richiesta o nell'ordine.

Quantità: 1

Il Suo referente: Nico Hartung

Raggiungibile ora al telefonoAl momento non raggiungibile · richiamata possibile

Le serve il pezzo con urgenza o in più unità? Mi chiami o mi scriva – verifico per Lei disponibilità e spedizione.

L’assistenza telefonica è disponibile in italiano, tedesco e inglese.

Consegna in Italia

Le opzioni di spedizione disponibili e i costi netti vengono calcolati dopo l’inserimento dell’Italia e del CAP di consegna nel checkout. Se non è disponibile una tariffa affidabile, richieda un’offerta individuale.

Descrizione del prodotto

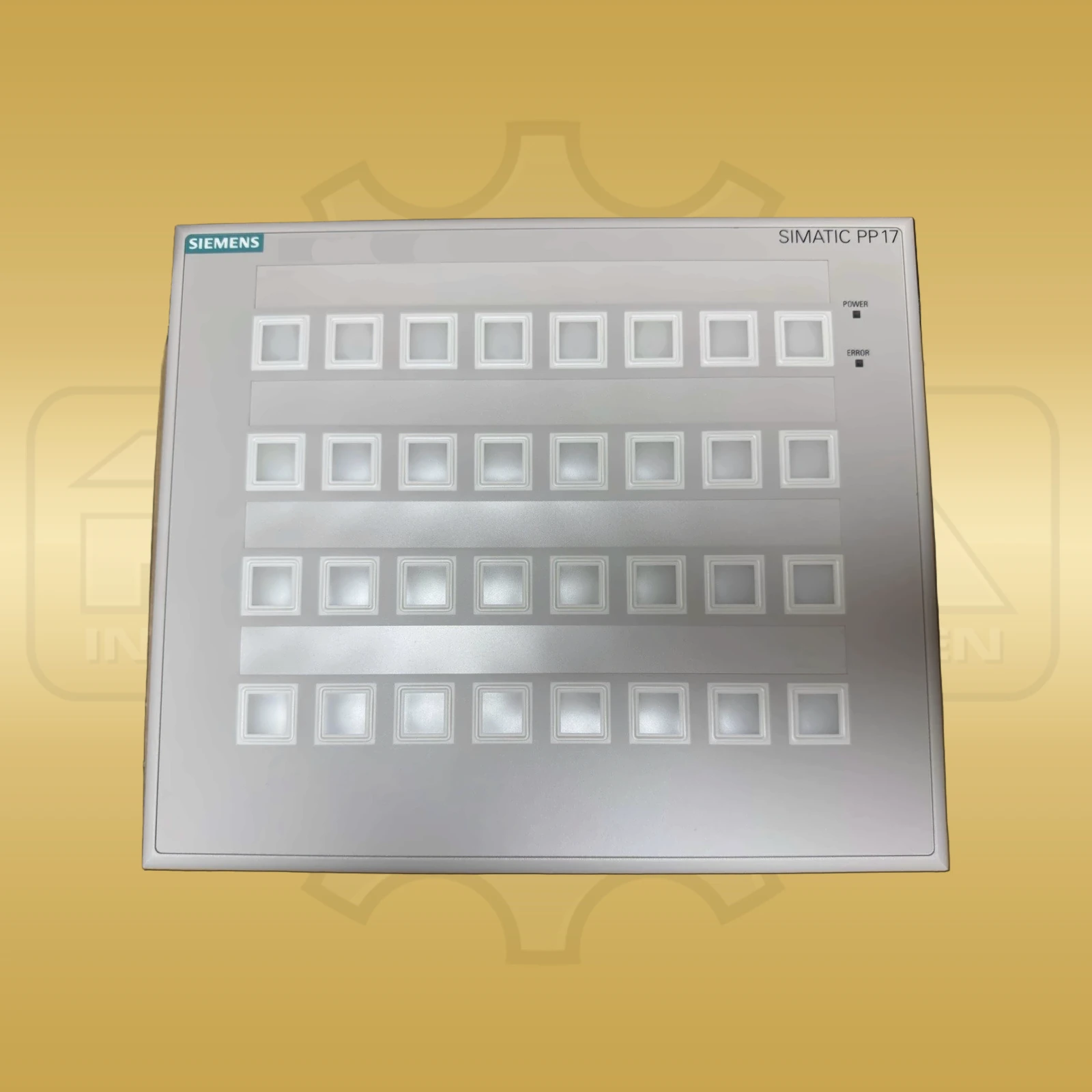

L'interfaccia operativa del Siemens 6AV3688-3ED13-0AX0 è composta da 32 tasti a corsa breve e 32 LED di superficie associati. Il SIMATIC HMI PP17-II DP è quindi realizzato come pannello a pulsanti cablato e non come dispositivo con schermo grafico. Per i segnali esterni sono disponibili 16 ingressi digitali e 16 uscite digitali su morsetti codificabili. Le uscite sono suddivise in gruppi da quattro. Ogni canale commuta un massimo di 100 mA con carico resistivo; per gruppo sono ammessi complessivamente al massimo 500 mA.

La tensione di uscita è 24 V DC. Il pannello si collega al controllore tramite PROFIBUS DP con una velocità di trasmissione fino a 12 Mbit/s. Alimentazione e segnali di campo sono instradati attraverso zone di collegamento separate. L'alimentazione nominale è 24 V DC, con un intervallo ammesso da 18 a 30 V DC. Sul lato frontale il dispositivo operatore soddisfa il grado di protezione IP65. Il frontale in alluminio ospita i campi di tasti e LED in una forma di montaggio compatta.

Per i tasti a corsa breve sono indicati 1.500.000 cicli di commutazione; per i LED è indicato il 100 percento di ciclo di lavoro. STEP 7 Basic e Professional nel TIA Portal sono disponibili per la configurazione. S7-1200, S7-1500, S7-300/400 e WinAC sono elencati. Un test automatico di tasti e spie supporta la messa in servizio. L'intervallo di temperatura di esercizio ammesso va da 0 a 55 °C. Per lo stoccaggio e il trasporto vale −20 a 60 °C, con un massimo di 95 percento di umidità relativa durante il funzionamento.

L'apertura di montaggio misura 226 × 190 mm. Il numero d'ordine completo distingue la versione DP dalle varianti PP17-II-PN. Il pannello misura 240 × 204 × 53 mm e pesa 1.130 g senza imballaggio.

Specifiche

Salvo espressa conferma, i dati tecnici servono a identificare il tipo di dispositivo. Fa fede il numero completo del produttore o del tipo.

Identificazione

Produttore Siemens
Serie di prodotti SIMATIC HMI
Numero del produttore/d'ordine/di identificazione 6AV3688-3ED13-0AX0
Tipo di dispositivo Push Button Panel PP17-II DP

Dati prestazionali

Corrente di uscita per canale massimo 100 mA con carico resistivo
Corrente di uscita per gruppo massimo 500 mA
Velocità di trasmissione fino a 12 Mbit/s
Alimentazione 24 V DC, ammessi 18–30 V DC

Interfacce

Ingressi digitali 16 a 24 V DC
Uscite digitali 16 a 24 V DC, raggruppate in 4
Interfaccia PROFIBUS DP

Montaggio e ambiente

Grado di protezione frontale IP65
Temperatura di esercizio 0–55 °C
Temperatura di stoccaggio/trasporto −20 a 60 °C
Apertura di montaggio 226 × 190 mm

Dimensioni e peso

Dimensioni 240 × 204 × 53 mm
Peso 1.130 g senza imballaggio

Altri dati

Tasti a corsa breve 32
LED di superficie 32
Materiale frontale Alluminio

Stato del prodotto e dati di esportazione

Stato del prodotto (produttore) Fine ciclo di vita dal 01/10/2024
Codice doganale 85371098
Paese di origine Germania
Numero della lista di esportazione (AL) N
ECCN EAR99H

Dati del produttore per il codice d'ordine 6AV3688-3ED13-0AX0, aggiornati al 20/10/2026. Senza garanzia per il singolo esemplare fornito; non sostituisce la verifica del controllo delle esportazioni.
