Descrizione del prodotto

Siemens CP5614-8M-FBG è un processore di comunicazione SIMATIC NET in formato scheda PCI corto. La scheda collega sistemi di automazione basati su PC a PROFIBUS e fornisce funzioni separate come master DP e slave DP. Per il bus di campo sono disponibili velocità di trasmissione da 9,6 kbit/s a 12 Mbit/s. Due interfacce PROFIBUS elettriche portano i due ruoli bus sul pannello della scheda. Lo scambio dei dati di processo con il PC host avviene tramite DP-RAM. L’immagine di processo viene letta fino a 3 KByte/ms e scritta fino a 8 KByte/ms. Il ritardo medio del segnale è 50 µs più il ritardo bus; per il lato slave sono indicati al massimo 100 µs più il ritardo bus. Fino a 4 moduli CP-5613-/CP-5614 possono funzionare in parallelo. PG, FDL e PROFIBUS DP rientrano tra i protocolli software supportati. Il lato slave può essere configurato tramite file GSD come DP-V0 o DP-V1 e con struttura modulare o compatta. Il formato scheda PCI corto misura 168 mm di profondità, 18 mm di larghezza e 107 mm di altezza. Le dimensioni esterne complete sono quindi 168 × 18 × 107 mm. I due connettori D-sub a 9 poli si trovano sulla staffa della scheda. Il peso netto del CP 5614 è 170 g. Identificatore del tipo, assegnazione dei connettori e configurazione bus esistente restano le caratteristiche identificative determinanti della scheda offerta.

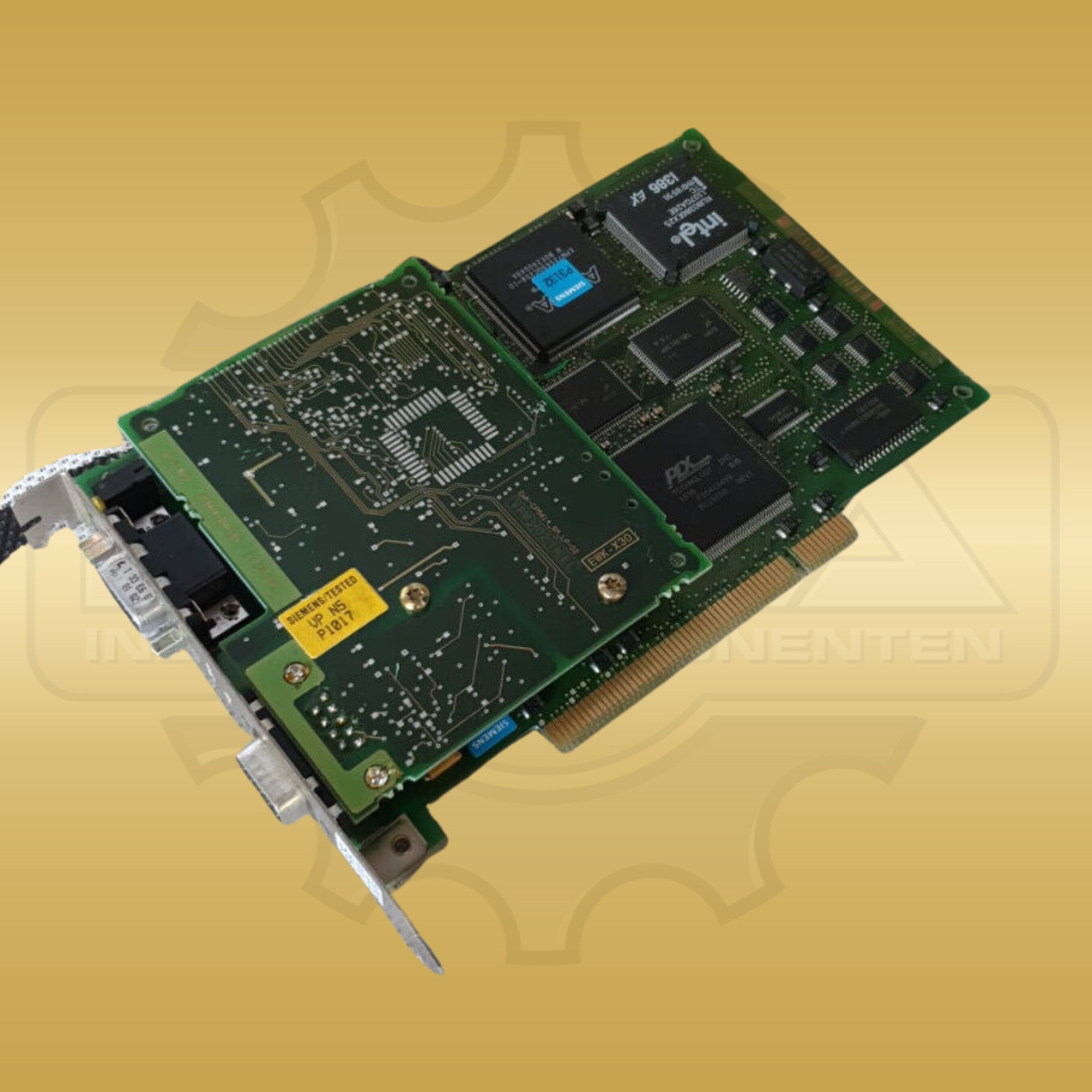

Siemens CP5614-8M-FBG Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire.

Specifiche

Produttore Siemens
Serie di prodotto SIMATIC NET CP 5614
Codice produttore/ordine/identificazione CP5614-8M-FBG
Tipo di dispositivo Processore di comunicazione PROFIBUS per sistemi PC
Forma costruttiva Scheda PCI
Bus di campo PROFIBUS DP
Ruoli bus Master DP e slave DP
Velocità di trasmissione Da 9,6 kbit/s a 12 Mbit/s
Interfaccia host DP-RAM
Velocità di lettura dell'immagine di processo fino a 3 KByte/ms
Velocità di scrittura dell'immagine di processo fino a 8 KByte/ms
Tempo medio di propagazione del segnale 50 µs più il tempo di propagazione del bus
Tempo massimo di propagazione del segnale dello slave 100 µs più il tempo di propagazione del bus
Funzionamento in parallelo fino a 4 moduli CP-5613-/CP-5614
Profilo slave DP-V0 o DP-V1 tramite configurazione GSD
Struttura slave configurabile come modulare o compatta
Interfacce PROFIBUS 2 interfacce elettriche
Protocolli software PG, FDL e PROFIBUS DP
Dimensioni 168 × 18 × 107 mm (L × P × A; formato scheda PCI corto)
Peso 170 g
