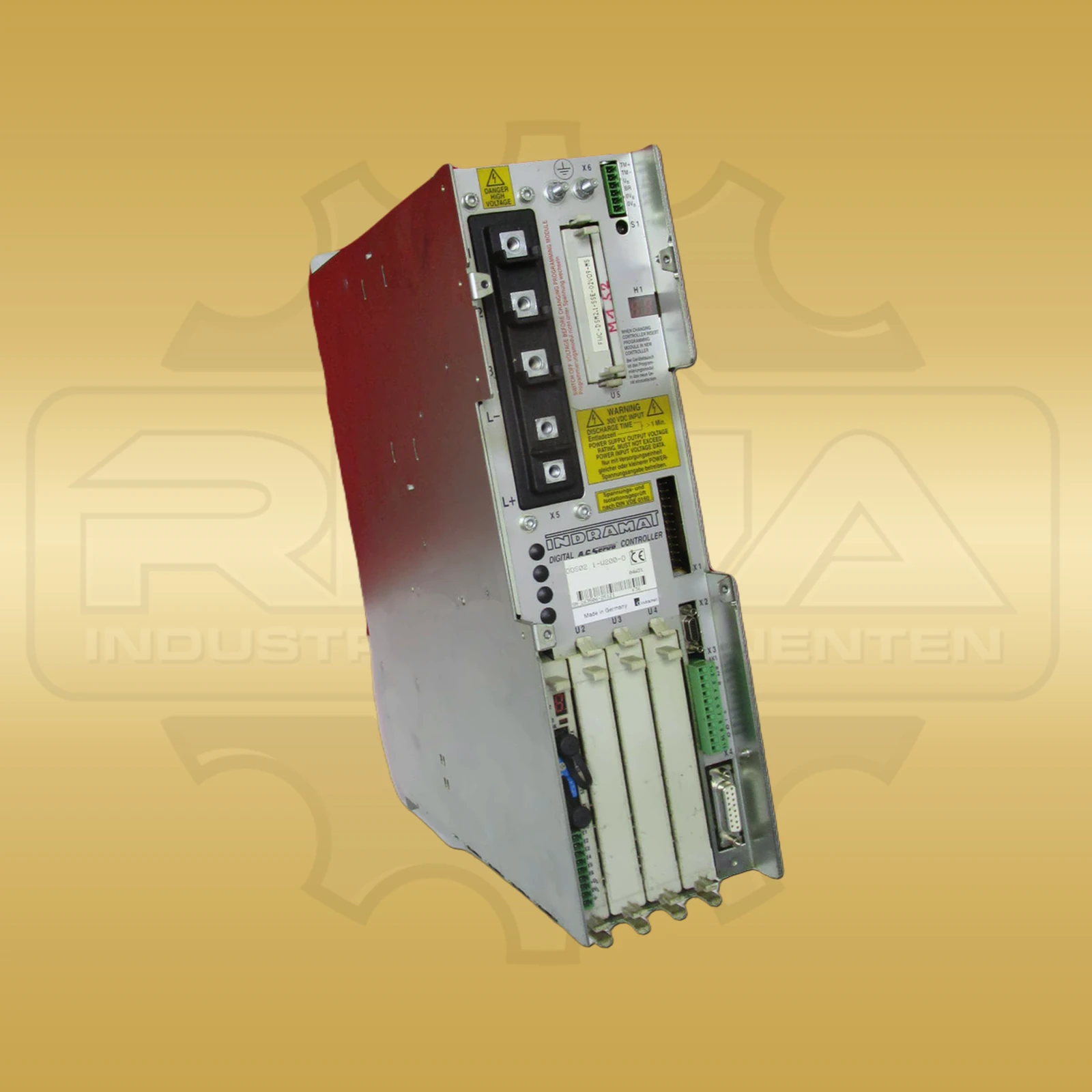

Bosch Rexroth DDS02.1-W200-D
Prijs op aanvraag
Levering naar Nederland
De individuele offerte vermeldt de verzendmethode en kosten voor het artikel en de afleverbestemming in Nederland.
Productbeschrijving
De warmteafvoer binnen de schakelkast kenmerkt Bosch Rexroth DDS-2.1-W100-D als W-versie van de modulaire DIAX02-regelfamilie. Koellucht uit de schakelkast stroomt door het basisapparaat; het verliesvermogen blijft dus in de inbouwruimte. De digitale AC-aandrijfsregelaar heeft een nominale stroom van 100 A en maximale piekstroom, terwijl de toegestane continue stroom tot 60 A reikt. Een gemeenschappelijk geregeld tussencircuit levert de DDS-regelaars 300 V DC met een tolerantie van ±15 procent. Meerdere regelaars van verschillende vermogensklassen kunnen binnen een aandrijfpakket worden geplaatst op een passend voedingssysteem. De besturingselektronica ontvangt bovendien 24 V DC en ±15 V DC via de busverbinding. Voor het basisapparaat wordt 500 mA bij 24 V en respectievelijk 150 mA op de twee 15-V-rails gebruikt. Het achtervoegsel D staat voor digitaal servomotor-feedback. De feedbackaansluiting X4 neemt de terugkoppeling over; als servicepunt dient een seriële RS-232-interface op X2. Diagnoseuitgangen en het signaal voor bedrijfsbereidheid bevinden zich op X3. De specifieke regelings- en communicatiefunctie wordt gevormd door softwaremodules en uitbreidbare toevoegmodules, die afzonderlijke onderdelen van de configuratie zijn. Bij de toewijzing onderscheidt de volledige aanduiding DDS-2.1-W100-D daarom reeks, versie, koeltype, stroomklasse en feedbacktype gezamenlijk. Andere DDS02.1-versies verschillen onder andere door 50, 150 of 200 A en door externe of vloeistofkoeling. Voor de W-uitvoering geeft het projecteringshandboek ongeveer 7,5 kg aan. Omgevingstemperaturen van 0 tot 45 °C gelden voor nominale gegevens; opslag en transport zijn gespecificeerd van −30 tot +85 °C. Deze waarden voltooien de variant-specifieke mechanische en thermische indeling.
Het geleverde artikel heeft het vermelde volledige fabrikant- of typenummer en de vermelde conditiecategorie. Serienummer, productiedatum, etiketten, kleur, verpakking en gebruikelijke gebruiks- of opslagsporen kunnen afwijken. Specificaties
Tenzij uitdrukkelijk bevestigd, dienen technische gegevens ter identificatie van het apparaattype. Het volledige fabrikant- of typenummer is bepalend.
| Fabrikant | Bosch Rexroth |
|---|---|
| Productreeks | DIAX02 / DDS02.1 |
| Fabrikant-/Bestel-/Identificatienummer | DDS-2.1-W100-D |
| Apparaattype | digitale AC-aandrijfsregelaar |
| Koeltype | interne schakelkastlucht (W) |
| Nominale stroom | 100 A |
| Maximale piekstroom | 100 A |
| Maximale continue stroom | 60 A |
| Tussencircuitspanning | 300 V DC ±15 % |
| Motorfeedback | digitaal servomotor-feedback |
| Serviceinterface | RS-232 op X2 |
| Stroomverbruik 24 V DC | 500 mA |
| Stroomverbruik ±15 V DC | elk 150 mA |
| Nominale temperatuurbereik | 0 tot 45 °C |
| Opslag-/transporttemperatuur | −30 tot +85 °C |
| Afmetingen | ca. 50,8 × 15,2 × 33,0 cm |
| Gewicht | ca. 7,5 kg |
Gerelateerde producten
Naar de webshop

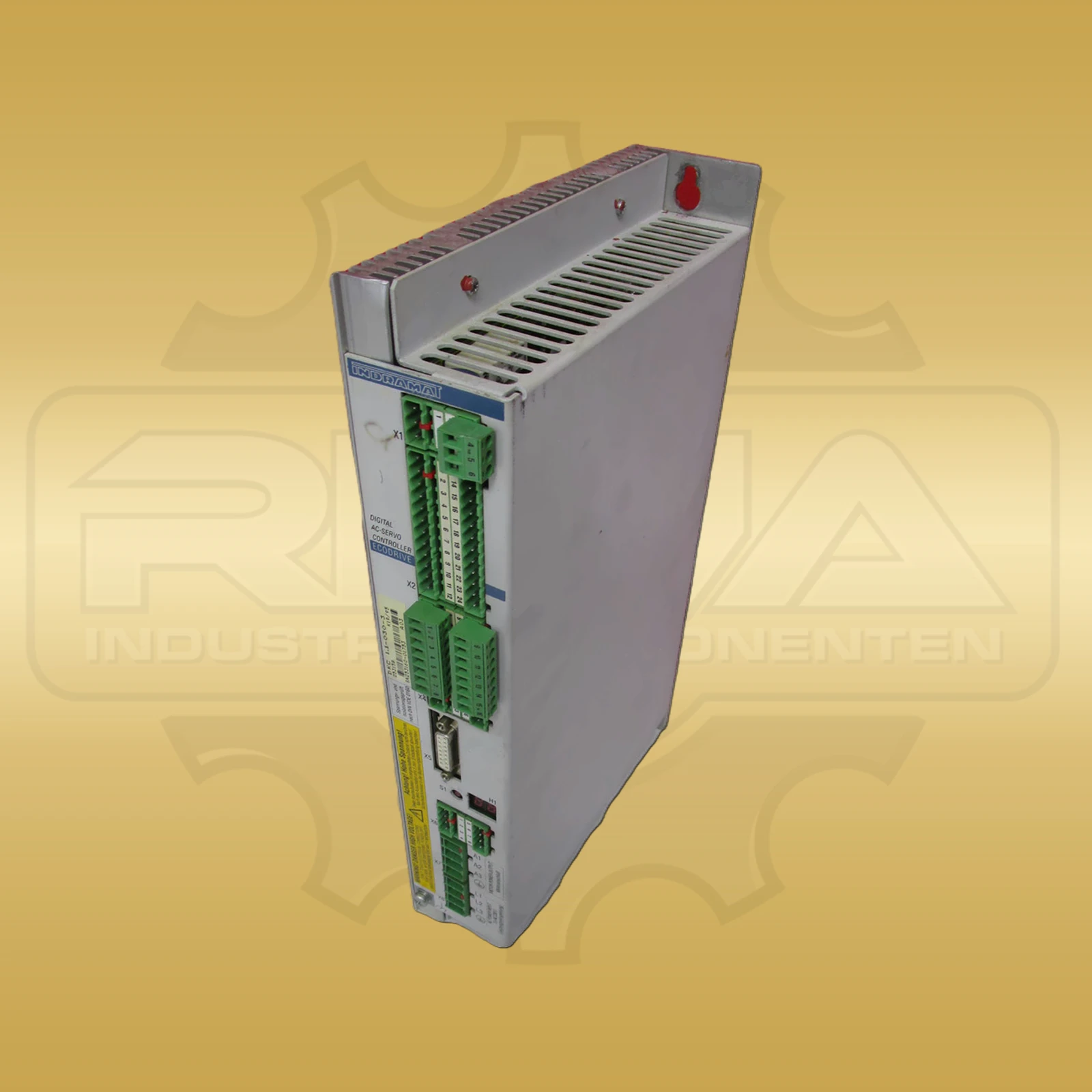

Bosch Rexroth DKC1.1-030-3
