Schneider Electric ATV930D75N4C
€ 3.680,00
Verzendinformatie
Wilt u voor dit artikel een versnelde verzendoptie aanvragen?
Contact opnemen
Productbeschrijving
Het typenummer MC-4/11/03/400 duidt op de 400-V-uitvoering met 3 A continustroom; de productreferentie is VDM01U30AA00. Gedocumenteerd zijn een driefasige vermogensingang met 380–480 V AC, een netfrequentie van 48–62 Hz, 3 A nominale stroom en 7,5 A piekstroom. De besturingselektronica werkt met 24 V DC bij 1 A en verbruikt ongeveer 12 W. Aan de motoruitgang zijn 0–480 V AC, 3,0 A en 0–600 Hz opgegeven. De warmte wordt afgevoerd door natuurlijke convectie; de Sercos-rol is als slave gedocumenteerd. De Schneider Electric MC-4/11/03/400 behoort tot de PacDrive-MC-4-familie van ELAU respectievelijk Schneider Electric en vervult de functie van servo-aandrijving in gesynchroniseerde machineassen. Daardoor is het apparaat relevant voor bestaande PacDrive-M-systemen waarin asregeling, Sercos-communicatie en de bestaande schakelkastopbouw behouden moeten blijven. De vermogensingang is driefasig en ontworpen voor 380–480 V AC. Aan de motoruitgang levert de servo-aandrijving een driefasige spanning van 0–480 V AC met 3,0 A en een frequentiebereik van 0–600 Hz. Daarom moet bij vervanging ook de bestaande montagepositie met voldoende luchtcirculatie behouden blijven. In de PacDrive-topologie werkt de MC-4 als Sercos-slave en wordt hij samen met de aangesloten servomotor in de besturingsconfiguratie beheerd. Voor een veilige vervanging volstaat een vergelijking van alleen de stroomsterkte daarom niet. Afwijkende MC-4-stroomklassen of klantspecifieke softwareversies kunnen ondanks een vergelijkbare behuizing een andere engineering vereisen.
Voorbeeldafbeelding – Het geleverde artikel heeft het vermelde volledige fabrikant- of typenummer en de vermelde conditiecategorie. Serienummer, productiedatum, etiketten, kleur, verpakking en gebruikelijke gebruiks- of opslagsporen kunnen afwijken. Specificaties
| Fabrikant | Schneider Electric |
|---|---|
| Productserie | PacDrive MC-4 |
| Fabrikant-/bestel-/identificatienummer | MC-4/11/03/400 |
| Schneider-productreferentie | VDM01U30AA00 |
| Aanvullend onderdeelnummer | 13130245 |
| Apparaattype | Servo-aandrijving / servoversterker |
| Netfasen | 3-fasig |
| Aansluitspanning | 380–480 V AC |
| Netfrequentie | 48–62 Hz |
| Nominale stroom | 3 A |
| Piekstroom | 7,5 A |
| Stuurspanning | 24 V DC |
| Stuurstroom | 1 A |
| Elektronicavermogen | ca. 12 W |
| Uitgangsspanning | 3-fasig, 0–480 V AC |
| Uitgangsstroom | 3,0 A |
| Uitgangsfrequentie | 0–600 Hz |
| Communicatierol | Sercos-slave in het PacDrive-systeem |
| Koelwijze | natuurlijke convectie |
Gerelateerde producten
Naar de webshop
Lenze E82MV752_4B001
Prijs op aanvraag
Lenze E82EV223_4B200
Prijs op aanvraag

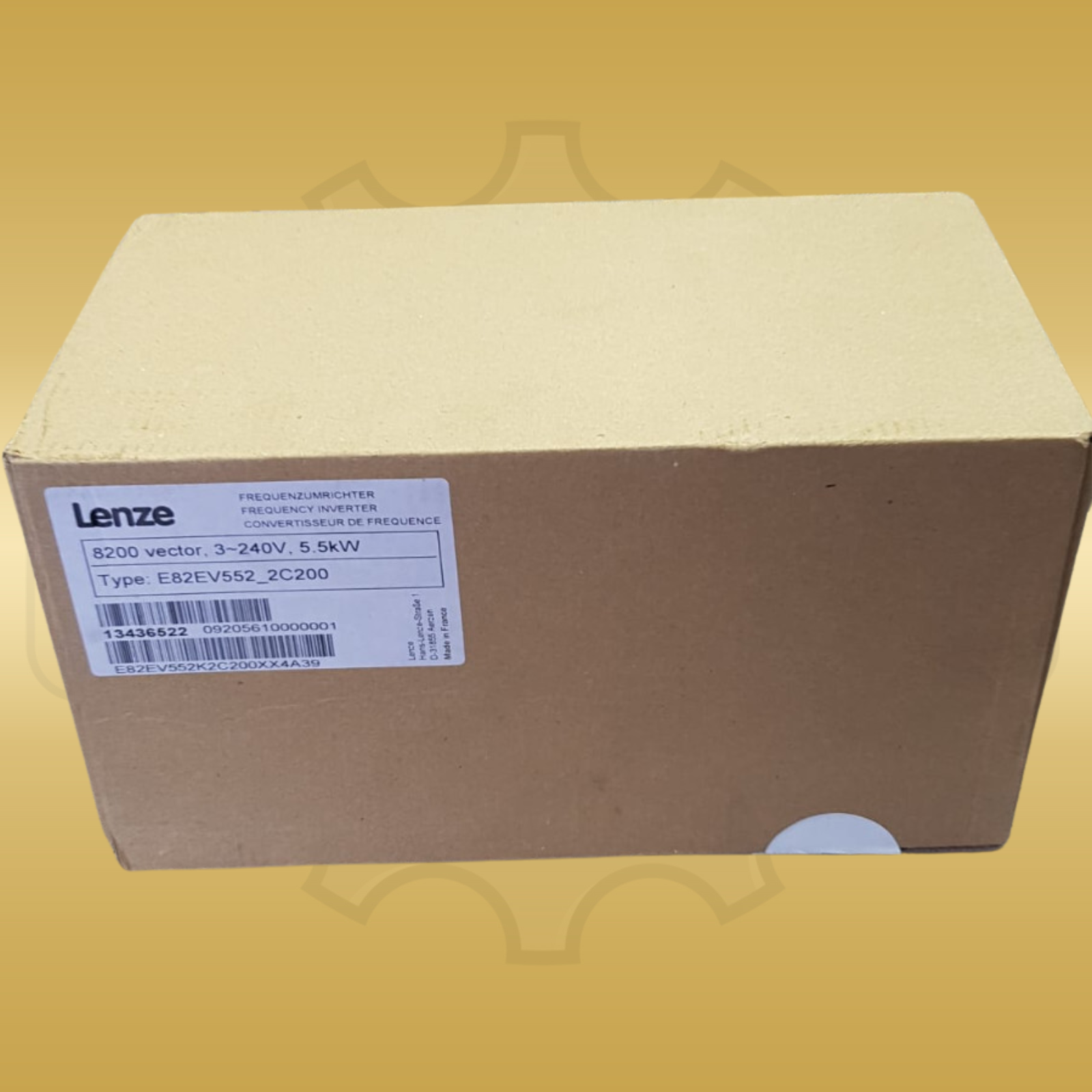

Lenze E82EV552K2C200
