Productbeschrijving
De SEW-Eurodrive DFS21B behoort tot de productserie SEW-optie- en veldbusmodules. Als apparaattype is PROFINET IO-veldbusinterface met PROFIsafe opgegeven. De technische kenmerken omvatten voeding: 24 V DC, -15 % tot +20 %; maximale stroomopname: 200 mA DC; maximale vermogensopname: 3,4 W en applicatieprotocollen: PROFINET IO, HTTP en SMLP. Andere gegevens zijn aansluittechniek: 2 × RJ45 met interne switch en Auto-Crossing; Ethernet-diensten: ARP en ICMP; Ethernet-formaat: Ethernet II en overdrachtssnelheid: 100 MBaud, full duplex. Daarnaast zijn opgegeven adressering: 4-byte-IP-adres en MAC-ID; F-adres: 1–1022, instelbaar via DIP-schakelaar; fabrikantcode: 010A hex en veiligheidsklasse: SIL 3 volgens IEC 61508 / PL e volgens EN ISO 13849-1. De SEW-Eurodrive DFS21B is een veldbusinterface voor PROFINET IO met PROFIsafe voor de integratie van geschikte SEW-Eurodrive-aandrijfsystemen in bovenliggende automatiserings- en veiligheidsbesturingen. De module draagt proces- en parametergegevens over via PROFINET IO en ondersteunt veiligheidsgerichte communicatie via PROFIsafe. Twee RJ45-aansluitingen met interne switch en Auto-Crossing maken een eenvoudige Ethernet-lijntopologie mogelijk. De interface werkt met 100 MBaud in full-duplexmodus op basis van Ethernet II. Voor diagnose en inbedrijfstelling zijn naast PROFINET IO ook HTTP en SMLP voor MOVITOOLS MotionStudio beschikbaar; ARP en ICMP worden als Ethernet-diensten ondersteund. De externe voeding op X26 bedraagt 24 V DC met een tolerantie van -15 tot +20 procent. SEW-Eurodrive vermeldt een maximale stroomopname van 200 mA en een maximale vermogensopname van 3,4 W. Voor de veiligheidsfunctie documenteert de fabrikant SIL 3 volgens IEC 61508 en PL e volgens EN ISO 13849-1. De systeemstructuur komt overeen met 1oo2D respectievelijk een tweekanaals architectuur met diagnose. De PFHd-waarde ligt onder 1 × 10⁻⁹ per uur en de opgegeven gebruiksduur bedraagt 20 jaar. De veilige digitale uitgang F-DO werkt met 24 V DC en een nominale stroom van 1 A. De module mag uitsluitend volgens de SEW-Eurodrive-handleiding en de gevalideerde veiligheidsconfiguratie door gekwalificeerd vakpersoneel worden geïnstalleerd en in bedrijf worden gesteld.

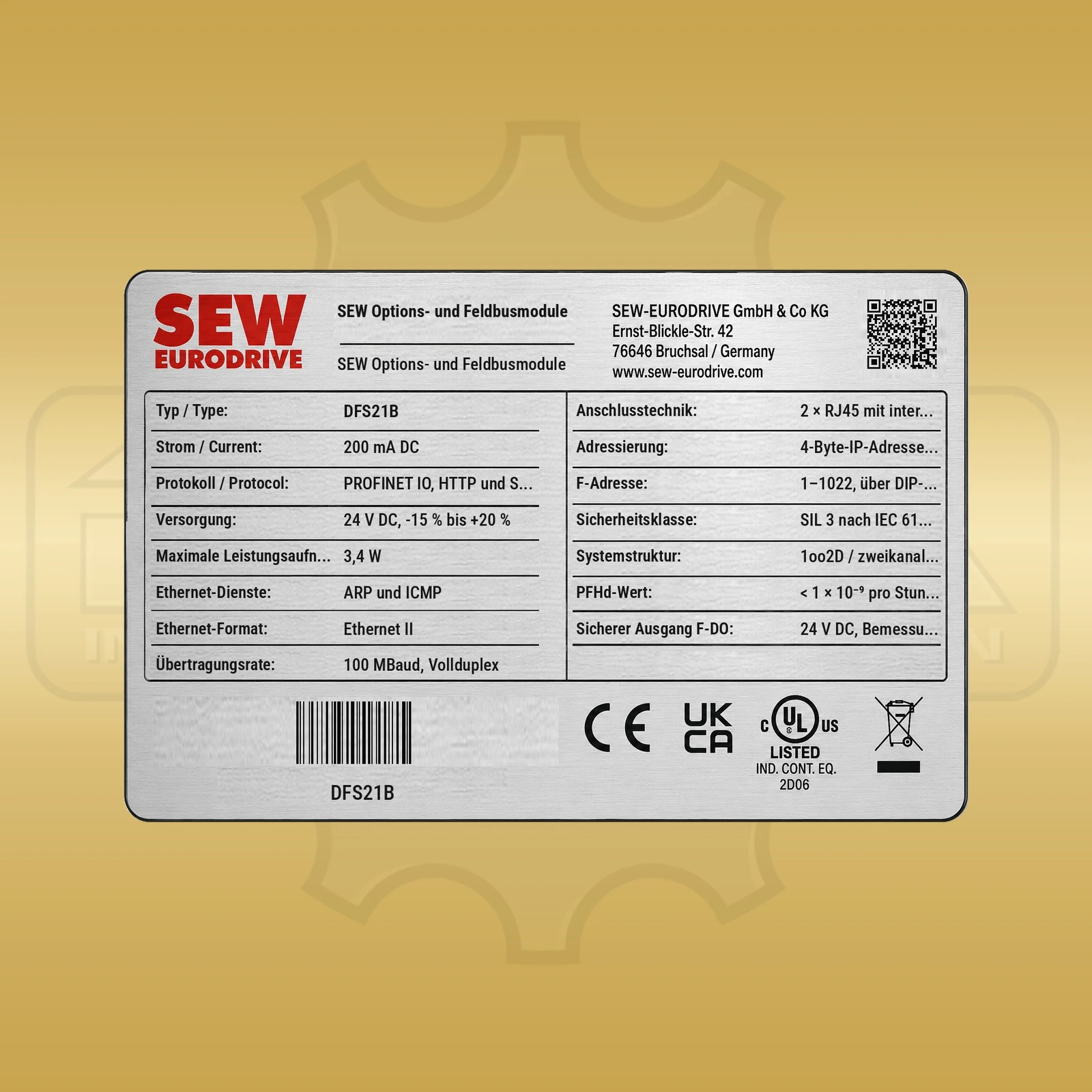

Voorbeeldafbeelding – Het geleverde artikel heeft het vermelde volledige fabrikant- of typenummer en de vermelde conditiecategorie. Serienummer, productiedatum, etiketten, kleur, verpakking en gebruikelijke gebruiks- of opslagsporen kunnen afwijken. Specificaties
| Fabrikant | SEW-Eurodrive |
|---|---|
| Productserie | SEW-optie- en veldbusmodules |
| Fabrikant-/bestel-/identificatienummer | DFS21B |
| Apparaattype | PROFINET IO-veldbusinterface met PROFIsafe |
| Voeding | 24 V DC, -15 % tot +20 % |
| Maximale stroomopname | 200 mA DC |
| Maximale vermogensopname | 3,4 W |
| Applicatieprotocollen | PROFINET IO, HTTP en SMLP |
| Ethernet-diensten | ARP en ICMP |
| Ethernet-formaat | Ethernet II |
| Overdrachtssnelheid | 100 MBaud, full duplex |
| Aansluittechniek | 2 × RJ45 met interne switch en Auto-Crossing |
| Adressering | 4-byte-IP-adres en MAC-ID |
| F-adres | 1–1022, instelbaar via DIP-schakelaar |
| Fabrikantcode | 010A hex |
| Veiligheidsklasse | SIL 3 volgens IEC 61508 / PL e volgens EN ISO 13849-1 |
| Systeemstructuur | 1oo2D / tweekanaals met diagnose |
| PFHd-waarde | < 1 × 10⁻⁹ per uur |
| Veilige uitgang F-DO | 24 V DC, nominale stroom 1 A |
