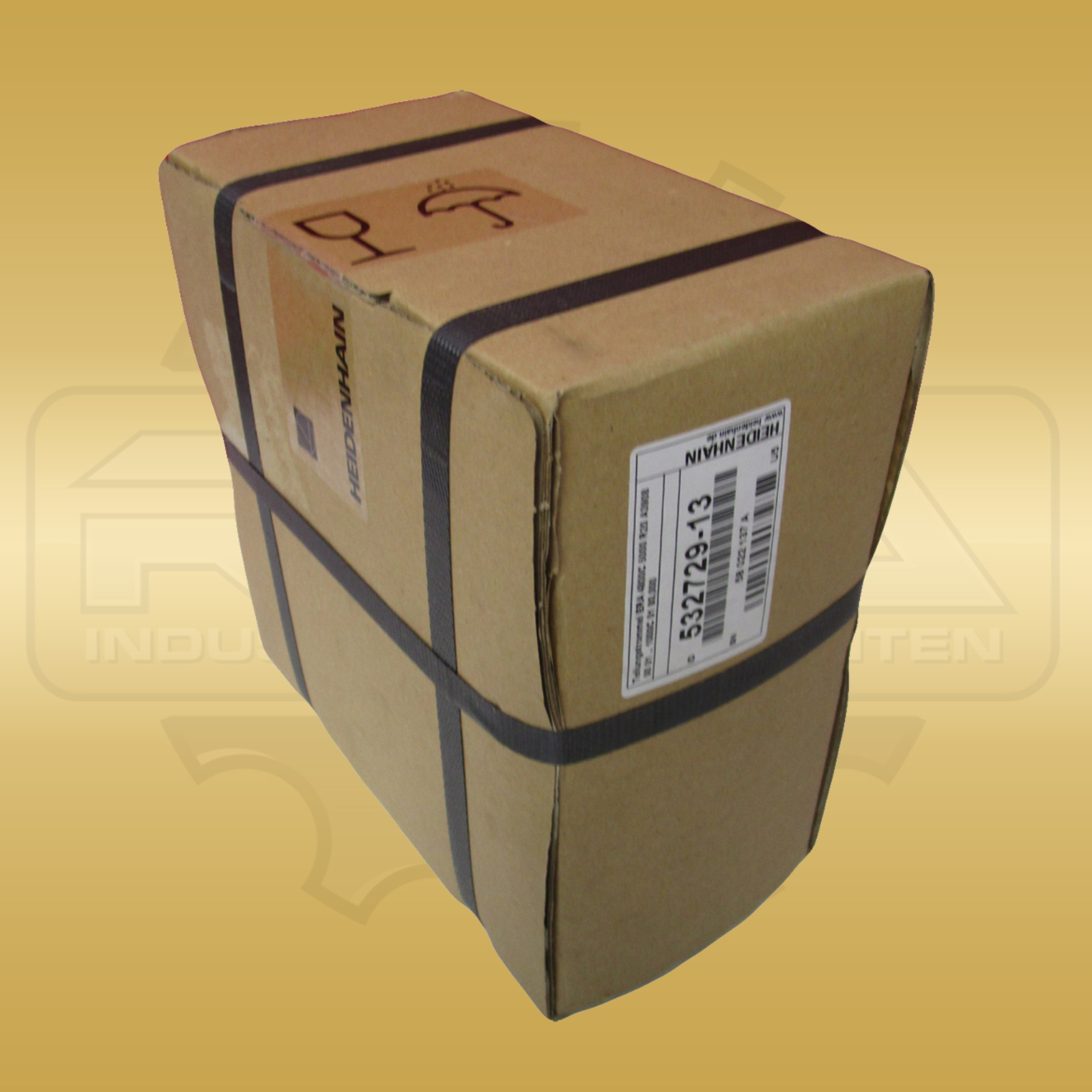

ERA 4800C

Heidenhain 532729-13

1410,00 €

IVA esclusa

Stato del prodotto:
Nuovo, da vecchia giacenza

Merce inutilizzata proveniente da scorte più datate. L’imballaggio originale, se presente, può essere stato aperto. Data di produzione e imballaggio possono variare; sono possibili segni dovuti all’età o allo stoccaggio.

  • Disponibile a magazzino · Spedizione in ca. 1–2 giorni lavorativi · Spedizione espressa su richiesta
  • È urgente? Spesso sono possibili soluzioni più rapide, come la spedizione diretta o espressa. Indichi la data desiderata nella richiesta o nell'ordine.

Quantità: 1

Ha domande?

Servizio personalizzato

Siamo a Sua disposizione per domande su gestione, spedizione o offerte individuali. Ci contatti:

Online e disponibile Al momento non disponibile

Consegna in Italia

Le opzioni di spedizione disponibili e i costi netti vengono calcolati dopo l’inserimento dell’Italia e del CAP di consegna nel checkout. Se non è disponibile una tariffa affidabile, richieda un’offerta individuale.

Descrizione del prodotto

Heidenhain 532729-13 identifica un tamburo graduato TTR-ERA-4800C per encoder angolare incrementale modulare senza cuscinetto integrato. Il tamburo anulare in acciaio costituisce la graduazione del sistema e viene abbinato a una testa di scansione separata. Il numero di linee è di 5000 periodi di segnale con passo di 80 µm. La precisione della graduazione è specificata in ±3,0 secondi d’arco. Le marche di riferimento codificate con incremento nominale di 1000 periodi di graduazione forniscono il riferimento di posizione del sistema. Il diametro interno è 80 mm e quello esterno 127,64 mm.

Il cerchio di foratura da 95 mm comprende sei fori, ciascuno di diametro 5,5 mm. Un collare di centraggio appartiene alla geometria della variante. Le dimensioni esterne complete del tamburo anulare sono Ø 127,64 × 12 mm nell’ordine diametro esterno × larghezza assiale. Sono così definiti sia il diametro massimo sia l’ingombro assiale. Senza esclusione del guasto meccanico, la velocità ammessa arriva a 12250 min⁻¹; con esclusione del guasto meccanico il limite è 6250 min⁻¹. Il momento d’inerzia è 1,9 × 10⁻³ kgm².

La massa è ca. 0,68 kg. Il supporto della graduazione è in acciaio e il coefficiente di dilatazione termica è ca. 10,4 × 10⁻⁶ K⁻¹. La temperatura d’esercizio va da −10 °C a +70 °C e quella di stoccaggio da −20 °C a +70 °C. Il codice 532729-13, i 5000 periodi e i diametri interno, esterno e di foratura identificano questa versione nella serie ERA-4800C.

Specifiche

Salvo espressa conferma, i dati tecnici servono a identificare il tipo di dispositivo. Fa fede il numero completo del produttore o del tipo.

Identificazione

Produttore Heidenhain
Serie di prodotto ERA 4800C
Codice produttore/ordine/identificazione 532729-13

Dati prestazionali

Velocità max. 12250 min⁻¹ senza / 6250 min⁻¹ con esclusione del guasto meccanico
Momento d'inerzia di massa 1,9 × 10⁻³ kgm²

Montaggio e ambiente

Temperatura di esercizio da −10 °C a +70 °C
Temperatura di stoccaggio da −20 °C a +70 °C
Tipo di raffreddamento Convezione naturale

Dimensioni e peso

Diametro esterno 127,64 mm
Diametro interno 80 mm
Dimensioni Ø 127,64 × 12 mm (diametro esterno × larghezza assiale)
Peso ca. 0,68 kg

Altri dati

Tipo di sistema di misura Incrementale, modulare, senza cuscinetti integrati
Numero di linee 5.000 linee
Passo del reticolo 80 µm
Precisione del sistema ±3 secondi d'arco
Indici di riferimento Codificate, incremento nominale 1000 periodi di graduazione
Coefficiente di dilatazione α ≈ 10,4 × 10⁻⁶ K⁻¹ (acciaio)
Materiale del supporto di graduazione Acciaio
Cerchio di foratura Ø 95 mm, 6 × Ø 5,5 mm
Ambiente di produzione industriale
