Descrizione del prodotto
Heidenhain 533903-73 identifica una testina di scansione AK ERA 4480 per un encoder angolare incrementale modulare senza cuscinetto integrato. La variante dispone di 14.000 periodi di segnale, passo di graduazione di 40 µm e cavo PUR da 2 m. Il segnale analogico è circa 1 VPP e la frequenza limite è almeno 350 kHz. L'alimentazione è 5 V DC ±0,5 V, mentre l'assorbimento senza carico è inferiore a 100 mA. Il collegamento termina con un giunto M23 a 12 poli. La testina opera con un tamburo graduato separato della famiglia ERA-4000. La temperatura operativa è compresa tra −10 e +80 °C e il grado di protezione è IP40. Il corpo fisso misura 40 mm di lunghezza, 46 mm di altezza e 16,5 mm di profondità totale. Le misure escludono il cavo flessibile. La testina pesa circa 20 g. Nella configurazione offerta, il cavo contribuisce circa 20 g per metro e il giunto M23 circa 50 g. La massa combinata viene quindi indicata prudentemente come ca. 0,11 kg per testina, cavo e giunto. Il tamburo graduato separato non è incluso in dimensioni e peso. Identnumero, numero di periodi, configurazione del cavo e connettore distinguono questa variante della testina.

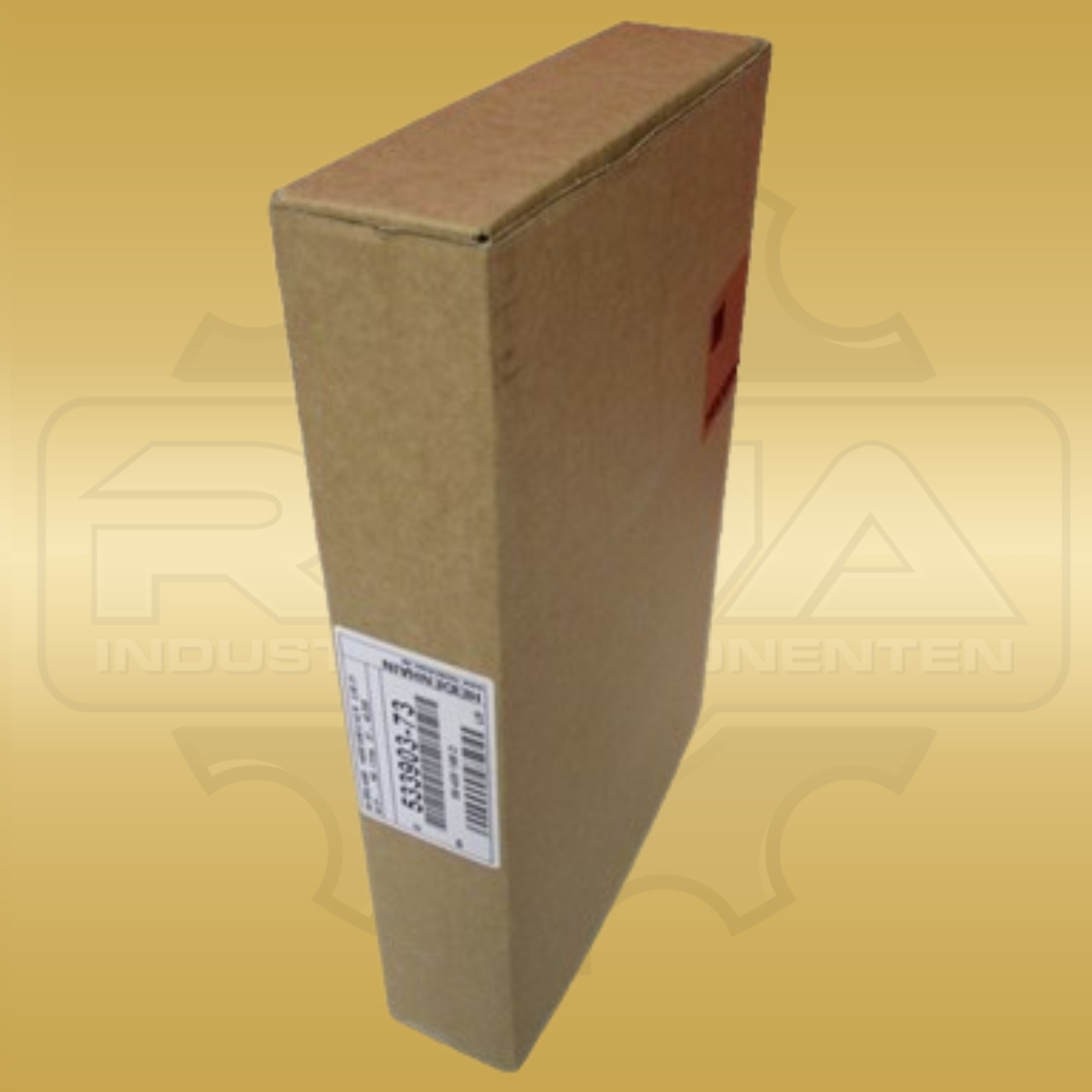

Immagine esemplificativa – L’articolo fornito avrà il numero completo del produttore o del tipo e la categoria di condizione indicati. Numero di serie, data di produzione, etichette, colore, imballaggio e normali segni d’uso o di stoccaggio possono differire. Specifiche
| Produttore | Heidenhain |
|---|---|
| Serie di prodotto | Serie ERA 4480 |
| Codice tipo | 533903-73 |
| Denominazione del prodotto | Testina di scansione AK ERA 4480 |
| Numero di linee | 14.000 |
| Periodo di graduazione | 40,000 µm |
| Segnale di uscita | ~1 Vss |
| Frequenza limite (−3 dB) | 350 kHz |
| Tacca di riferimento | Analogico |
| Alimentazione | 5 V (±10 %) |
| Grado di protezione | IP 40 (EN 60529) |
| Temperatura di lavoro | da −10 a +80 °C |
| Collegamento elettrico | Valore tecnico documentato Identificativi e valori documentati: M23; 12-. |
| Assegnazione dei contatti | D549380 |
| Lunghezza del cavo | 2,00 m |
| Tipo di cavo | PUR Ø 3,7 mm |
| Dimensioni | 40 × 46 × 16,5 mm (lunghezza × altezza × profondità totale) |
| Peso | ca. 0,11 kg inclusi cavo da 2 m e giunto M23 |
